부력방지앵커 설계적용시 참고할 것들

부력방지앵커를 설계에 적용하면서 참고해야 할 것들을 끄적여본다.



일단 가장 우선적으로 참고해야 할 '기준'은 '그라운드 앵커 설계, 시공 및 유지관리 매뉴얼 (2021.8 국토교통부)' 이다.

그라운드+앵커의+설계+시공+및+유지관리+매뉴얼202108.pdf

9.44MB

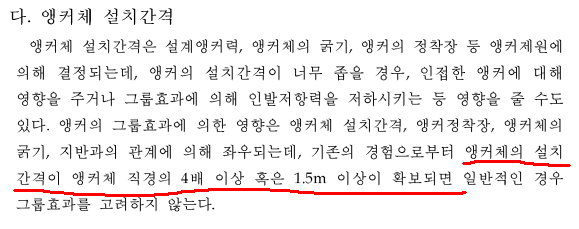

앵커의 설치간격

몇백톤짜리 대구경 특수 앵커 외에는 거의 대부분 1.5m 간격제한에 지배될 듯

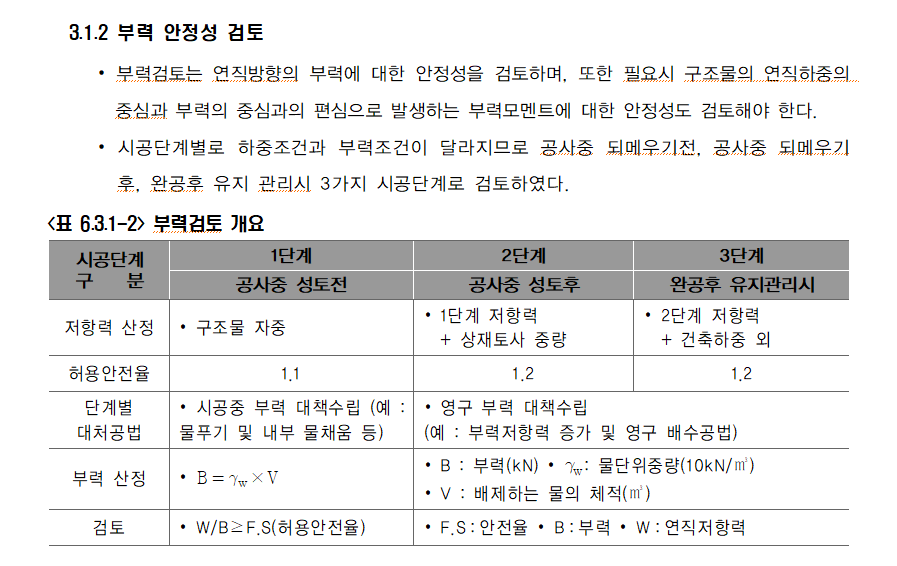

부력검토 개요



부력방지앵커 상세도 샘플 (비공개자료)

4-004. 부력방지 앵커상세도.zip

1.29MB

부력방지앵커력을 모델링에 반영할 때의 하중계수

Aculvert의 부력방지앵커에는 계수하중조합에 타는 듯 하지만 그 하중조합에서도 앵커력은 하중계수 1.0으로만 적용해야 한다는 글도 보이고, 명확하지 않다.

항상 작용하는 앵커력이므로 고정하중으로 봐야하지 않을까 싶은데 계속 관련자료를 찾아봐야 할 것 같다.
