관매달기 ㅁ자형 트레이 대표단면

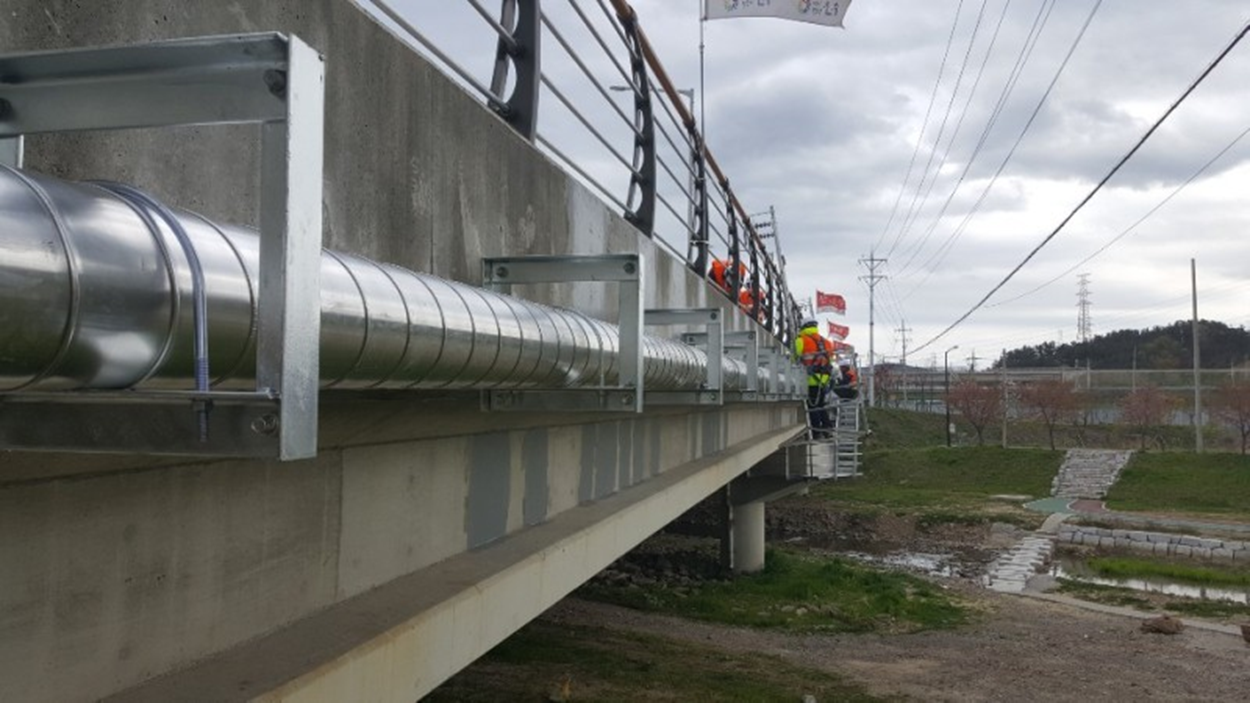

관매달기 ㅁ자형 대표적 단면형태는 아래 사진과 같다.

하단수평부재의 방향에 유의

ㅁ자형 단면의 대표적 형태가 이런 모양인 이유는

① 하단수평부재를 제외하고 나머지 3개의 부재들이, 앵글의 외측면이 바깥을 향하고 있기 때문에 상대적으로 미관이 양호함. (보통 위에서 바라보는 경우가 많기 때문에)

② 하단수평부재를 저 방향으로 해야 앵글의 면에 관을 거치시키고 U자형 플레이트 및 볼트로 고정할 수 있음.







관매달기 구조계산시 이런 형태를 모델링할 때 상당히 주의를 해야 하는데... 음... 로컬 좌표계가 .... sby와 sbz가 꼬이는.... (세부내용 생략)

결론적으로 특정부재 때문에 단면력도(응력도) 삽도를 별도로 뽑아내야 할 것이다.

구찮다....;;;
