건축구조도면에서 슬래브 철근 표기가 토목분야 엔지니어들이 보기에 헷갈리는 것들이 많다.

그 중 슬래브 철근 표기는 더 헷갈리고 애매한데

건축구조 분야에서 슬래브 철근 표기를 어떻게 하는 지에 대한 자료를 찾아서 메모해 둔다.



https://next-rebar.tistory.com/36

구조도면에서 철근을 표기하는 방법

이 블로그에 기본적인 내용이 있어서 백업해 둔다.





---



구조도면을 그릴 때 각 부재에 배치하는 철근을 평면도에 모두 표시하기는 어렵습니다. 구조도면은 3차원으로 된 부재별 배근 정보를 2차원 도면으로 표시합니다.



지금은 CAD Software 기술이 발전하면서 도면을 3차원으로 그리는 것이 보편화되어 가고 있지만 철근을 3차원으로 표시하면 식별하기가 매우 어렵습니다. 철근의 부재가 가늘고 상대적으로 많은 개수가 복잡한 형상으로 조립되기 때문에 3차원으로 도면을 나타내는 것이 비효율적입니다.



2차원으로 표현된 구조도면은 많은 정보를 효율적으로 표현하고 있습니다. 여러가지 약속된 부호와 약자가 많이 있지만 한 번 익히기만 하면 빠르고 명확히 소통하면서 작업할 수 있습니다.



구조도면에는 약어를 사용합니다. 짧은 기호를 사용하면 약속된 정보를 신속하고 정확하게 전달할 수 있기 때문이겠죠? 구조도면에 사용하는 약어를 정리해 보겠습니다.



부재의 표시 방법

구조도면을 작성할 때 보통 도면의 스케일이 매우 작기 때문에 철근 정보를 표시하기가 어렵습니다. 따라서 평면도에서는 부재별로 일련번호를 붙이고 도면 뒷쪽에 부재 일람표를 일련번호별로 상세하게 설명합니다.

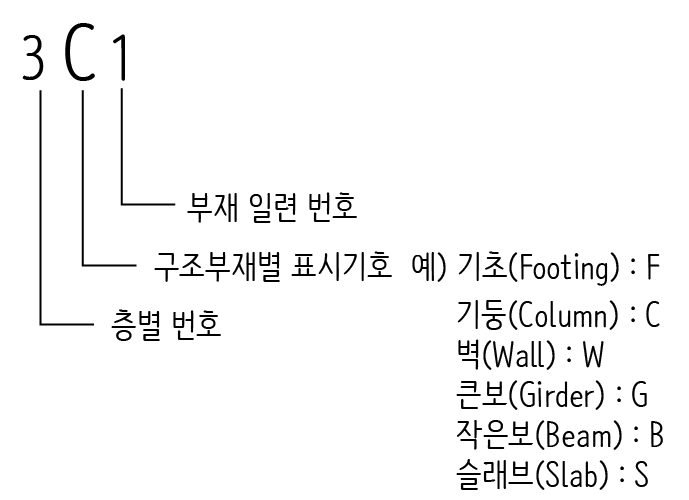

이때 각각의 부재 상세는 층별로 달라질 수 있기 때문에 맨 앞에 층을 나타내는 숫자를 먼저 표기합니다. 기둥을 보더라도 위로 올라갈수록 크기가 줄어드는 것이 일반적입니다. 지하층이라면 - 기호를 붙입니다. 지하 3층이라면 -3입니다.



▶ 구조도면에서 기둥의 표기 방법

▶ 철근상세도 - 보





부재별로 기호뿐아니라 도형도 구분해서 표시합니다. 도형으로 구분하면 훨씬 식별하기가 수월해지겠죠.

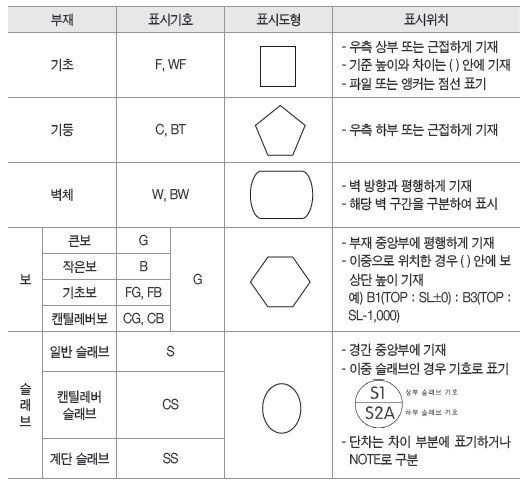

부재별 표시기호 및 표시도형



철근표시의 기본

나타내야 할 철근의 정보에 따라 다양하게 기호를 다양하게 표시할 수 있지만 대략 다음과 같이 표시하는 것이 기본입니다.

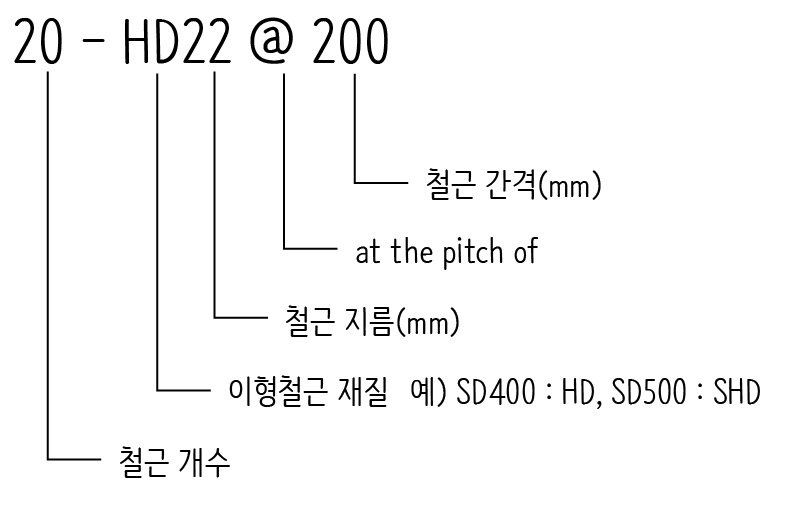

철근 정보는 맨 먼저 개수를 표시하고 재질(Deformed bars), 지름(Dia), 간격(@; at the pitch of)의 순서대로 표시합니다.



▶ 철근의 종류(형상과 재질)

▶ 철근의 종류(지름와 길이)

▶ 철근의 표시 방법



슬래브 철근을 도면에 표기하면 다음과 같이 됩니다.

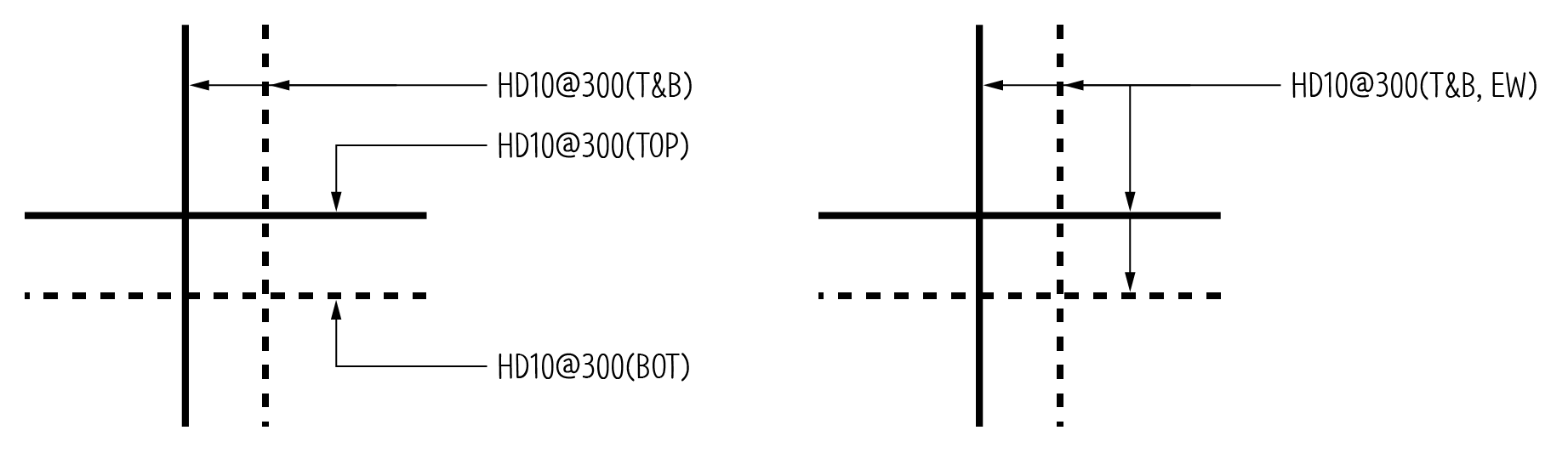

왼쪽 그림이나 오른쪽 그림이나 똑같은 정보를 표시한 것이데 표기하는 방법만 다를 뿐입니다. 슬래브 철근을 평면도 그린 것이라고 생각해보면 상부근(TOP, T)을 실선으로 하부근(BOT, B; Bottom)을 점선으로 나타냅니다. 더 간략하게 나타내기 위해 양쪽 방향(EW; Each Way)라는 기호를 사용했습니다.



벽체 철근를 도면에 표기하면 다음과 같이 됩니다.

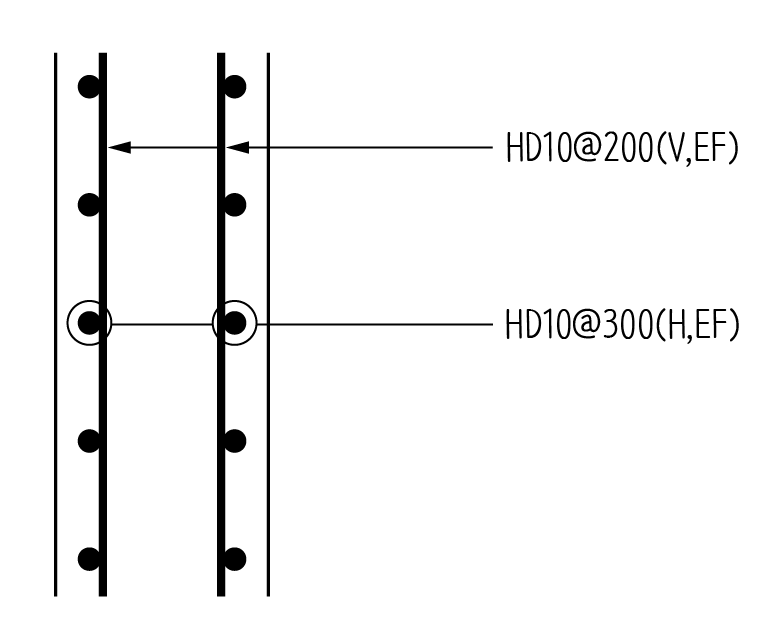

벽체 철근은 주로 단면도 형식으로 그립니다. 벽체를 단면으로 잘라서 본다면 수직철근(V; Vertical bars)과 수평철근(H; Horizontal bars)으로 나눌 수 있습니다. 벽체 철근은 보통 수직철근을 세운 후 수직철근 바깥쪽에 수평철근을 배치해서 수직철근을 감싸는 방식으로 배치합니다. 보통 복배근을 하니까 양쪽 면(EF; Each Face)라는 기호를 사용했습니다.



▶ 철근 도면 약어 정리표

▶ [분류 전체보기] - 철근 지식 저장소 목차



---

그 다음은 Midas Design Plus에 나와있는 슬래브 배근 삽도를 이용한 구분이다.

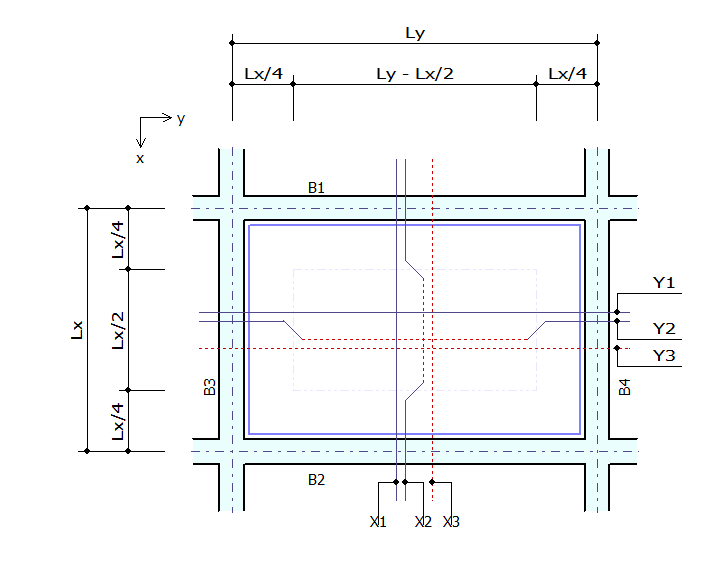

배근 유형 'A'

Y1 철근 : y방향 상부철근. 배근유형 'A'에선 지간 중앙부에는 없다. y방향 부모멘트 보강 전용이 된다.

Y2 철근 : y방향 벤트근. 부모멘트 지점부(보 위치)에서는 부모멘트를 받아주는 역할을 하면서도 중앙부에서는 정모멘트에 저항하는 역할을 하는 하이브리드 철근.

Y3 철근 : y방향 하부철근. 지간 전체를 통털어서 하부로 쭈욱 간다.



X1 철근 : x방향 상부철근. 배근유형 'A'에선 지간 중앙부에는 없다. x방향 부모멘트 보강 전용이 된다.

X2 철근 : x방향 벤트근. 부모멘트 지점부(보 위치)에서는 부모멘트를 받아주는 역할을 하면서도 중앙부에서는 정모멘트에 저항하는 역할을 하는 하이브리드 철근.

X3 철근 : x방향 하부철근. 지간 전체를 통털어서 하부로 쭈욱 간다.



배근 유형 'B'

Y1 철근 : y방향 상부철근. 배근유형 'B'에선 지간 전체에 배근된다.

Y2 철근 : y방향 벤트근. 부모멘트 지점부(보 위치)에서는 부모멘트를 받아주는 역할을 하면서도 중앙부에서는 정모멘트에 저항하는 역할을 하는 하이브리드 철근.

Y3 철근 : y방향 하부철근. 지간 전체를 통털어서 하부로 쭈욱 간다.



X1 철근 : x방향 상부철근. 배근유형 'B'에선 지간 전체에 배근된다.

X2 철근 : x방향 벤트근. 부모멘트 지점부(보 위치)에서는 부모멘트를 받아주는 역할을 하면서도 중앙부에서는 정모멘트에 저항하는 역할을 하는 하이브리드 철근.

X3 철근 : x방향 하부철근. 지간 전체를 통털어서 하부로 쭈욱 간다.



배근유형 'C'

드디어 나온 토목스타일 배근유형!!!

Y1 철근 : y방향 상부철근.

Y2 철근 : y방향 하부철근.

X1 철근 : x방향 상부철근.

X2 철근 : x방향 하부철근.





---

네이버 블로그(링크)에서 가져온 내용.

토목구조의 배근방식과 완전히 다른 이유가 '벤트근'으로 설명된다.

아래는 그 내용이다.







1. 보의 휨에 관하여

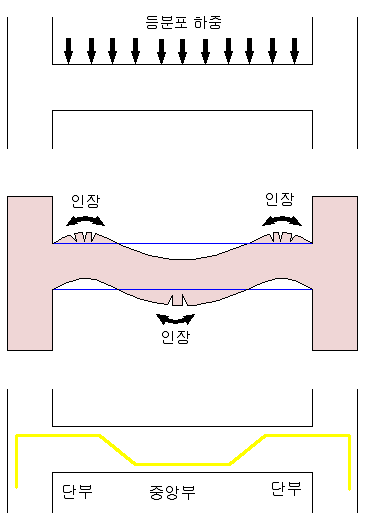

[그림]처럼 보가 하중(등분포하중, 콘크리트 자신의 무게)을 받으면 아래로 휘게 된다. 그 때 기둥이 휘지 못하게 버텨준다.

그러는 바람에 단부에서는 위로 휘고 중앙부는 아래로 휜다.

휜다는 개념은 벌어지는 곳(인장)과 눌림을 받는 부분(압축)이 생기게 된다.

단부를 보면 위로 휘기 때문에 위는 갈라지고 아래는 눌림을 받는다.





콘크리트는 눌림에 잘 견디지만 벌어짐에는 약하다.

벌어짐이 일어나는 곳에 철근을 집중적으로 넣는다. 그래서 위의 노란색의 철근이 배치되는 것이다.

휘는 힘을 그래프로 그리면 다음과 같다. 중앙부보다 단부에 더욱 큰 휨이 일어난다.







2. 보의 전단에 관하여

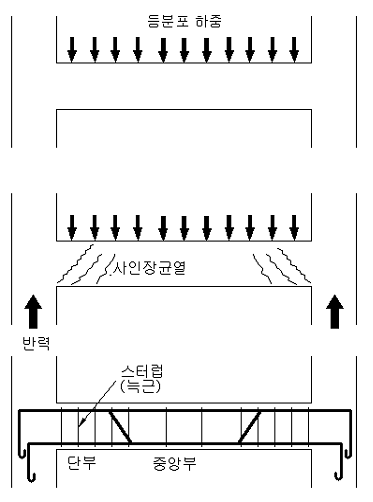

철근콘크리트는 매우 무겁다. 보는 아래로 떨어지려고 하고 기둥은 받치려고 한다. 이때 엇갈리는 힘이 발생하는데, 이런 힘을 전단력이라 한다.

이 전단력은 기둥 근처 단부에 크게 작용하고, 중앙부는 거의 없다.

이때 갈라짐이 단부에서 경사지게 갈라지기 때문에 [전단력]을 [사인장력]이라고도 한다.



단부에 집중적으로 작용하는 전단력에 대응하기위해 스터럽(=늑근)을 단부에 집중적으로 넣는다. 원래는 비스듬히 넣어야 되지만 작업의 편의상 수직으로 넣는다.





<종합>

위의 2가지 설명을 종합하여 그리면, 주근의 배근에서 4가닥의 수평철근은 늑근을 고정하기 위해 배근하고, 나머지 철근만 꺽어 벤트근으로 처리한다. 그리고 나서 스터럽(늑근)을 단부에 좁게 중앙부는 넓게 배근한다.







3. 슬래브의 배근



슬래브의 배근도 보와 개념은 비슷하다.

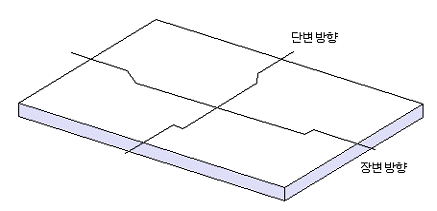

단지 [단변의 방향] 배근과 [장변의 배근]이 있어 두 방향의 철근이 힘을 부담하는데, 주로 단변으로 힘이 흐르기 때문에 단변에 집중해서 철근을 넣는다. 또한 위의 보처럼 단부에 휨이 크게 작용하기 때문에 단부의 상부에 더 많은 철근을 넣는다.





슬래브는 얇기 때문에 가로, 세로로 철근을 배근한다. 즉 가로철근과 세로철근이 힘을 받아준다. 가로철근, 세로철근 두 철근이 힘을 받아주면 2방향 슬래브, 한쪽방향의 철근이 힘을 받으면 1방향 슬래브이다.

2방향 슬래브가 되기 위한 조건은 정사각형이거나, 조금 더 길쭉해져 장변이 단변의 2배까지는 2방향 슬래브로 본다.

[참고] 1방향 슬래브이건 2방향 슬래브이건 단변방향(=짧은철근)이 더 많은 힘을 부담한다.



---
