1련암거 슬래브의 콘크리트 전단강도

암거설계시 벽체의 Vc는 1/6√fck*b*d로 사용하지만 슬래브의 Vc는 경우에 따라 달리 적용할 수 있다.
물론 슬래브의 Vc도 1/6√fck*b*d 로 사용하면 좀 더 불리하게 봐주는 것이 되어 보수적인 설계를 할 수 있지만, 도로교 설계기준 (2010)의 4.4.6.7 규정을 적용한다면 토피가 600mm이상의 1련암거의 슬래브는 좀 더 경제적인 설계를 할 수 있다.

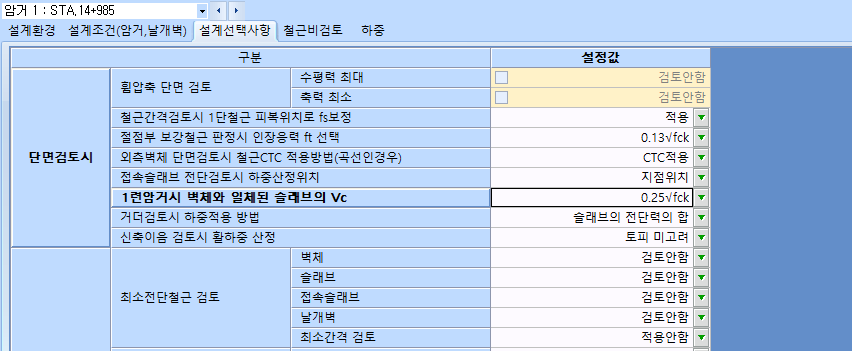

도로교 설계기준 2010의 4.4.6.7 규정에는 토피가 600mm이상의 1련 암거 슬래브의 콘크리트 전단강도 Vc는 0.25√fck*b*d보다 작게 취할 필요가 없다는 규정이 있어서 1련암거설계시 Aculvert의 설계선택사항에서 해당 항목의 선택이 가능하게 되어 있다.



도로교설계기준 2010

어떤 것을 쓸 것인가는 설계자의 몫이겠지만, 불리하게 봐준다면 슬래브도 벽체랑 똑같이 1/6fck*b*d로 일단 쓰는 것이 일을 줄이는 길이 아닐까 싶다.

간혹 슬래브의 Vc를 1/6√fck*b*d를 쓰지 않고 왜 0.25√fck*b*d를 썼냐고 지적하는 심의위원이 있다. 이들은 십중팔구 도로교설계기준 2010 (암거는 현재기준으로 강도설계법으로 설계하므로 도로교설계기준2010이 마지막 강도설계법의 도로교 관련 기준이다. 암거도 도로설계에서 나오는 경우가 대부분이므로 도로교설계기준을 무시하기에는 무리가 따른다.) 에 그런 기준이 있는지 모르는 사람들일 것이다.
