관매달기 구조계산의 잘못된 예

관매달기 구조계산 대행한다고 인터넷에서 일감을 기다리고 있는 사람들이 가끔 보인다.

그들이 수행한 구조계산서를 보면 가끔 헛웃음이 나올 때가 있다.



그 중 한 예로 아래의 경우를 들어본다.

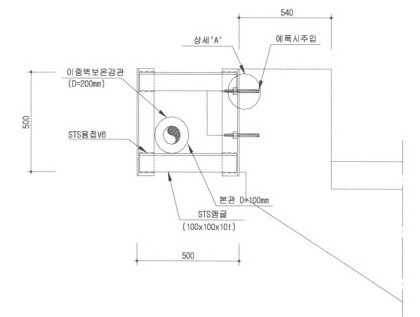

사례 1 :

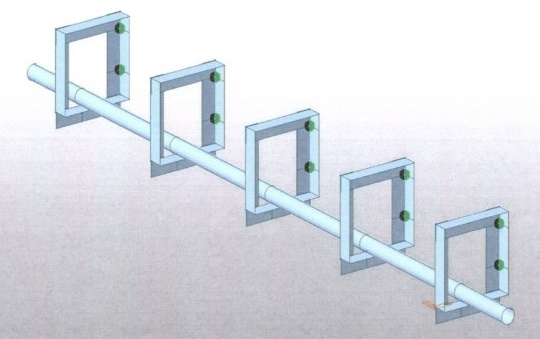

이 경우는 일단 경계조건이 잘못 들어갔다. 관매달기 구조계산을 하는 사람들 상당수가 모르고 있는 오류이기도 하다. 굳이 여기서 친절히 알려줄 생각은 없다.

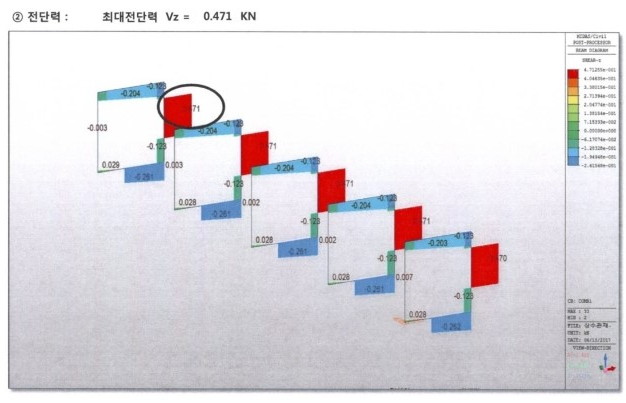

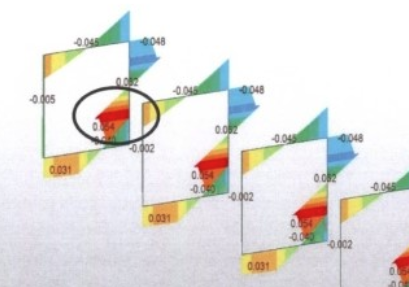

트레이 수직부재 앵커지점에서 최대전단력이 발생한다고 나왔다. 주요 하중이 작용하는 위치를 생각해보면 당연히 잘못된 구조해석이다.



하.....;;;

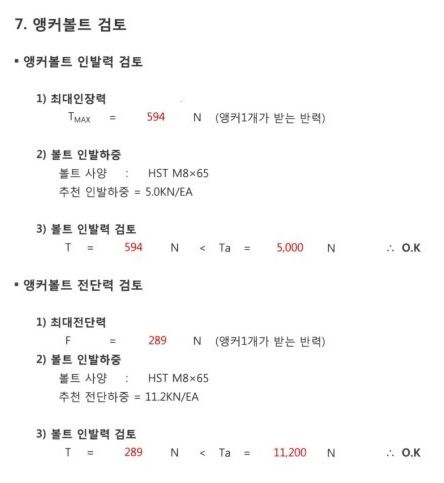

앵커검토가 이게 다라니...;;;  KDS 14 20 54 콘크리트용 앵커 설계기준을 완전히 무시해버렸다.



이런 조잡한 계산서들 때문에 상하수도 업무 관계자들이나 기존 교량 시설물들이 피해를 고스란히 당하고 있는 게 아닌가 싶어 안타깝다.
