교량신축이음(가이탑 조인트)

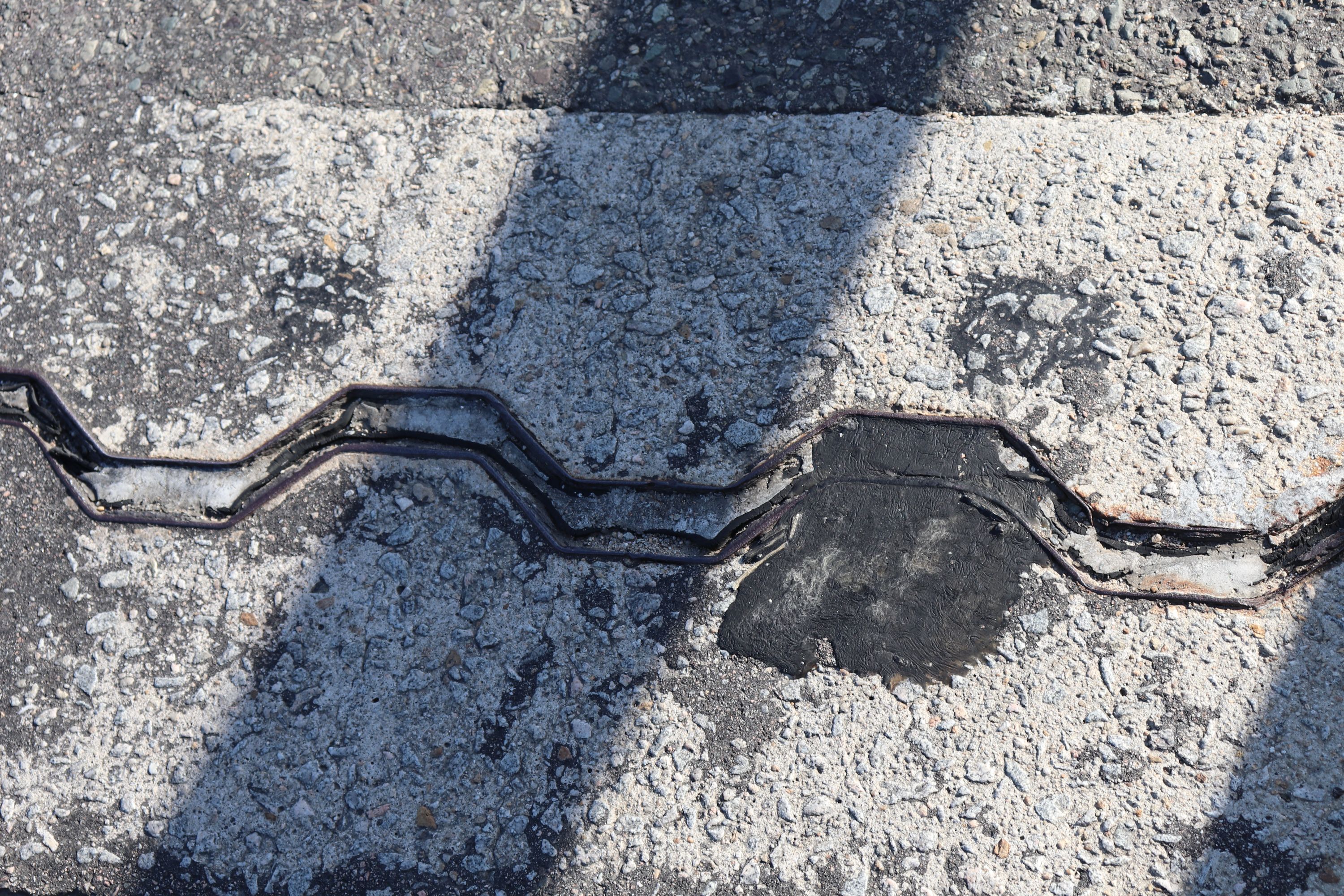

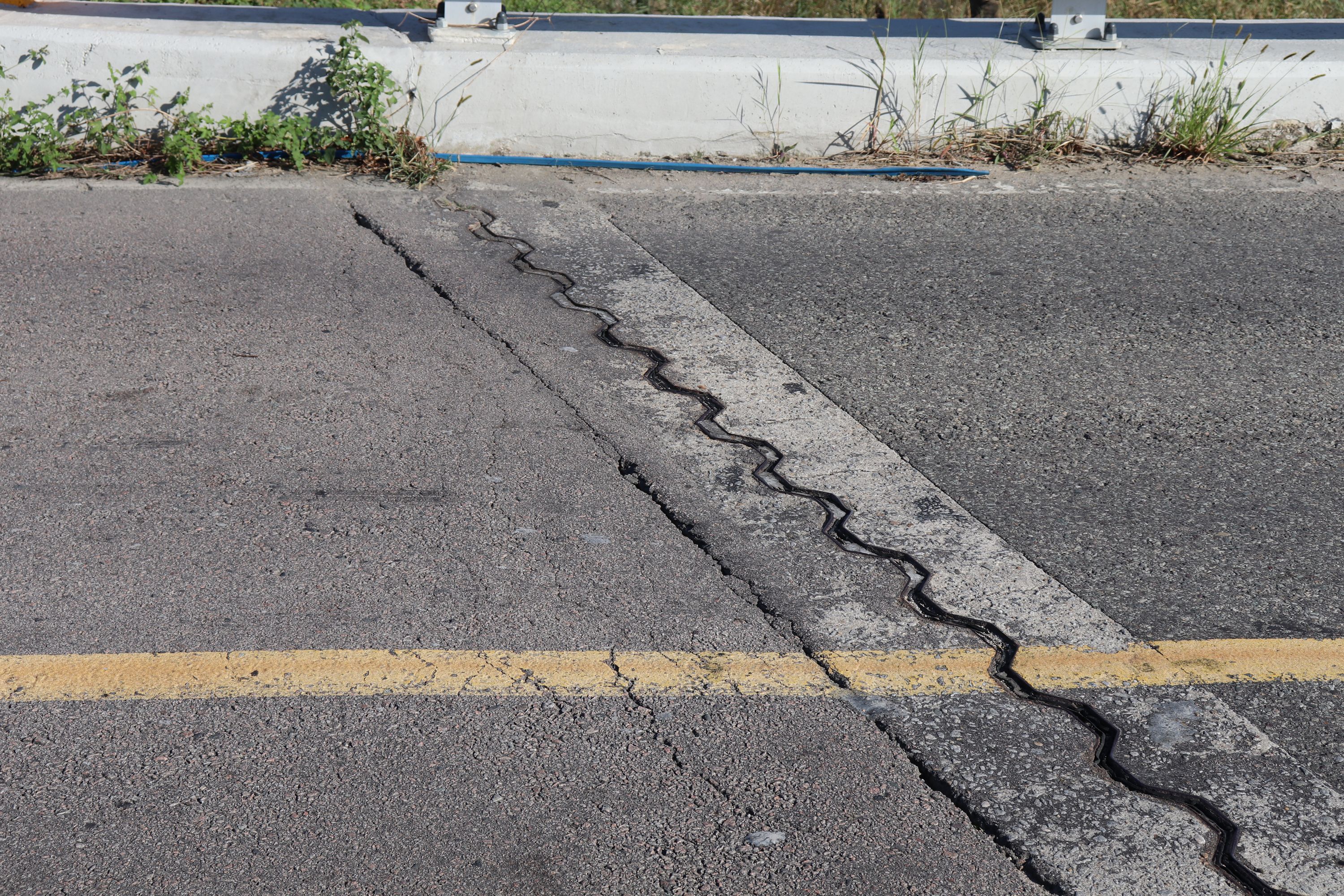

내진성능평가 과업수행 중에 발견된 이 해괴한 신축이음.
이 신축이음의 형식이 뭔지 찾느라 상당히 힘들었다.
교량받침 생산업체에 물어보니 이 신축이음의 형식은 '가이탑 조인트'라고 한다.
모노셀과 비슷한데 ㄷ자형인 것만 다르다고.



인터넷에서 도는 자료는 아래와 같다.



-가이탑 조인트 (Gai Top Joint)

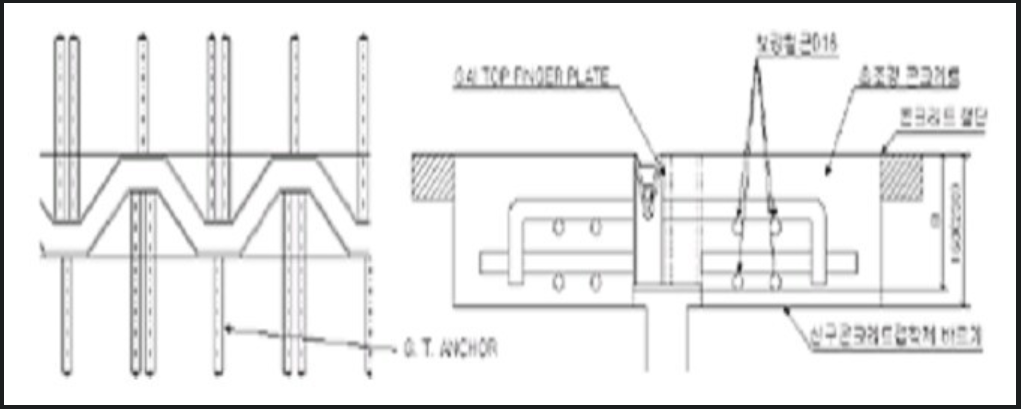

--구조 : 강재핑거의 단점을 개선하고 고무계의 장점을 택하여 개량한 방식으로, 상판 단부에 파형의 강재판을 종으로 고정하고 중간 유간부에 고무재를 삽입하는 형식. 고무재는 방수와 신축기능을 함.

--장단점 : .단순구조로 내구적. 강판 노출 단면이 적어 주행성이 양호. 유간부가 파 형상으로 하중이 이상적으로 분포됨. 충격과 진동이 작음.
