암거의 경사지간

암거의 폭에 비해 연장이 길고 사각이 있을 때,
주철근의 방향이 ①벽체의 직각방향이냐 ②슬래브 측면 라인 방향이냐 를 결정해야 한다.

이는 단순히 철근의 방향만이 아니라, 구조계산시 어느 방향으로 단면과 지간을 설정해야하느냐가 달린 매우 중요한 문제다.

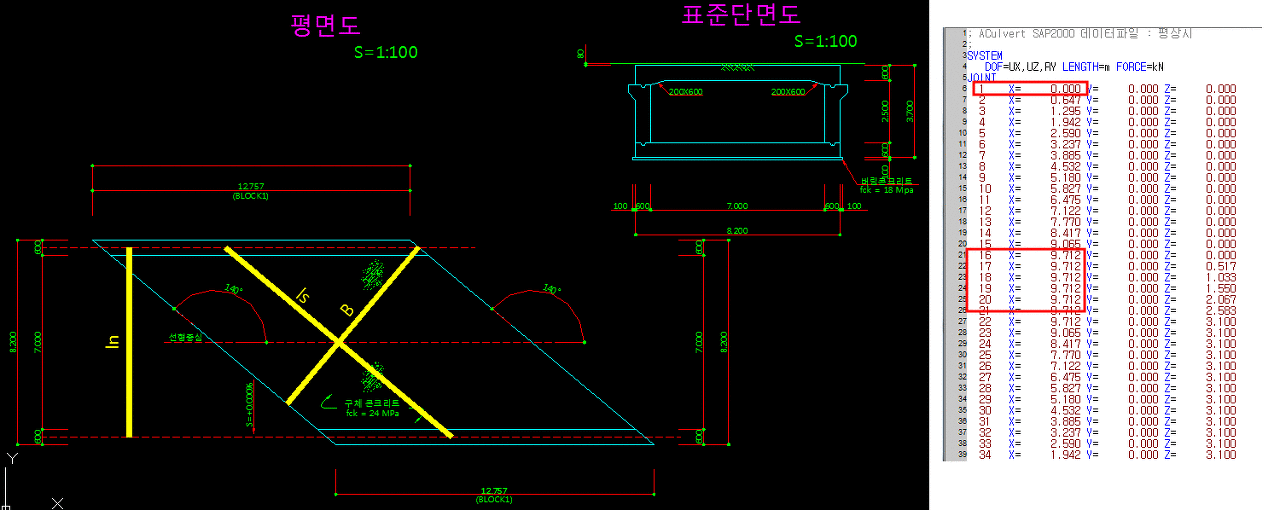

위 그림에서 Ls / B ≤ 1.5 일 경우, "사각지간"의 방향으로 주철근을 배근해야 하고 따라서 사각으로 단면을 계산해야 한다. 즉, 2차원 구조해석시 위 그림에서 사각지간으로 표시된 방향으로 자른 단면으로 모델링을 짜야 한다는 뜻이다. 벽체 두께 그대로 모델링을 하면 안되고 사각을 고려해야 더 늘어난 두께로 프레임을 짜야 하고 지간도 사각지간 방향으로 모델링해야 한다.



Ls / B > 1.5 일 경우, 위 그림에서 벽체라인의 직각방향으로 주철근을 배근해야 하고 그리고 2차원 구조해석시 벽체라인의 직각방향으로 자른 단면으로 모델링을 하면 된다.  쉽게 말하면 2차원 구조해석시, 벽체 두께 그대로 모델링을 하면 된다는 뜻이다.
