Midas 지반반력계수 입력시 Kx의 방향

Kx Ky Kz 입력시의 x,y,z 는 그 요소의 로컬좌표계(국부좌표계)인가 아니면 글로벌좌표계(전체좌표계)인가!!!

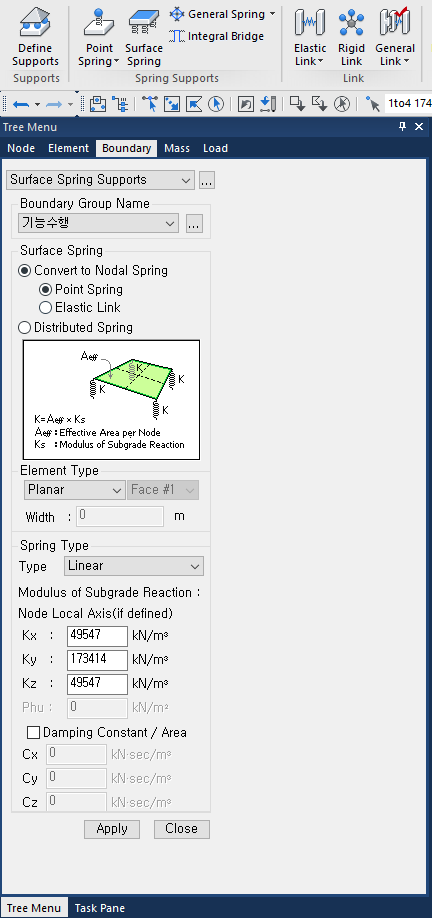

설명의 인색한 Midas 프로그램 답게 "Node Local Axis(if defined)"라는 애매한 글귀만이 보일 뿐, 이게 글로벌 좌표계인지 아닌지 깔끔하게 밝히지는 않는다.

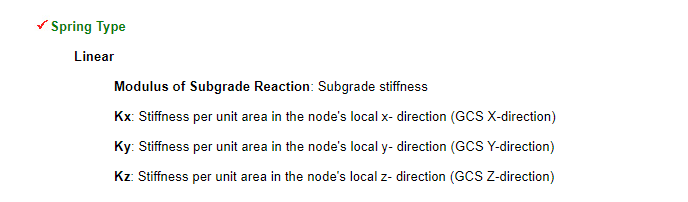

Kx, Ky, Kz는 GCS 즉 GLOBAL COORDINATE SYSTEM, 즉, 전체좌표계로 보면 된다.



이걸 로컬좌표계로 알고 잘못 모델링한 사례를 몇 번 본 적 있다.
