마이다스 단면력도 손보기
by ✯마이다스의 Result 기능은 강력하지만 불편한 인터페이스때문에 구조계산서 작성시 여간 고생이 아니다.
하다못해 라인이나 솔리드 필 같은 색상도 기본 환경설정으로 저장시키지 못하는 구시대적 인터페이스를 자랑한다..;;
그래서 구조계산서 인쇄시 그나마 볼 만한 삽도를 만들어 내려면 손을 봐야 할 부분이 있다.

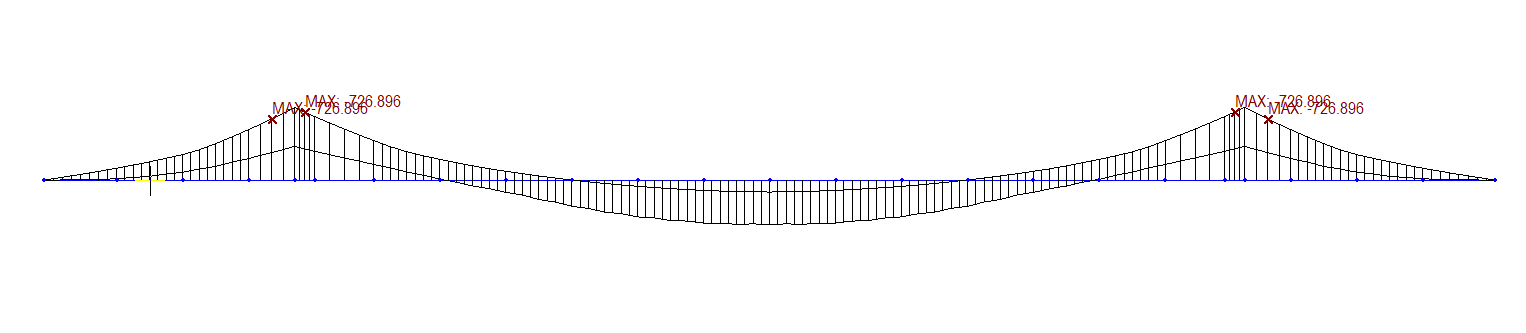

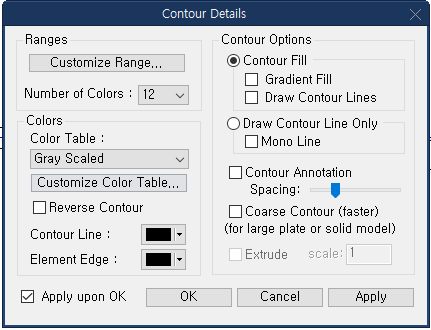

일단 급하면 Result기능에서 Type of Display 그룹에서 Contour 의 ...버튼을 눌러서 선의 색상을 검은 색으로만 바꿔도 구조계산서 삽도용으로 그나마 쓸 수 있는 정도의 흑백 전용 단면력도가 생성된다. Draw Contour Line Only를 체크해도 괜찮다.

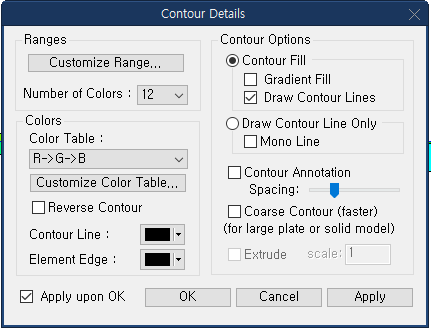

칼라가 들어가야 한다고 하면 result에서 Beam diagrams에서 Display Options에 "Solid Fill"을 선택하고, Contour대화상자에서 Color는 칼라로 해두고 Contour Fill 옵션에서 Draw Contour Lines를 체크한 후 왼쪽 밑에 Contour Lin 색상을 검은색으로 설정하면 그나마 쓸만한 삽도가 생성된다.
