Aculvert 일체식날개벽 높이 및 난간벽 맞추기

Aculvert에서 난간벽이 있는 날개벽의 높이를 맞추기가 생각보다 쉽지 않다.
아래 그림들은 Aculvert 날개벽 제원 입력 화면인데 '건교부 타입'으로 놓고 테스트한 것이다.

난간벽을 설정하고 H3값이 0이면 위에 날개벽 밑단이 암거 밑단과 달라진다.



난간벽(H=300)을 포함한 높이를 적용하고 난간벽을 포함한 전체 날개벽높이를 암거본체와 맞추려면 H값에 음수로 맞추어야 하는데 이렇게 하면 에러가 나지 않을까 싶어 테스트해 보았다.

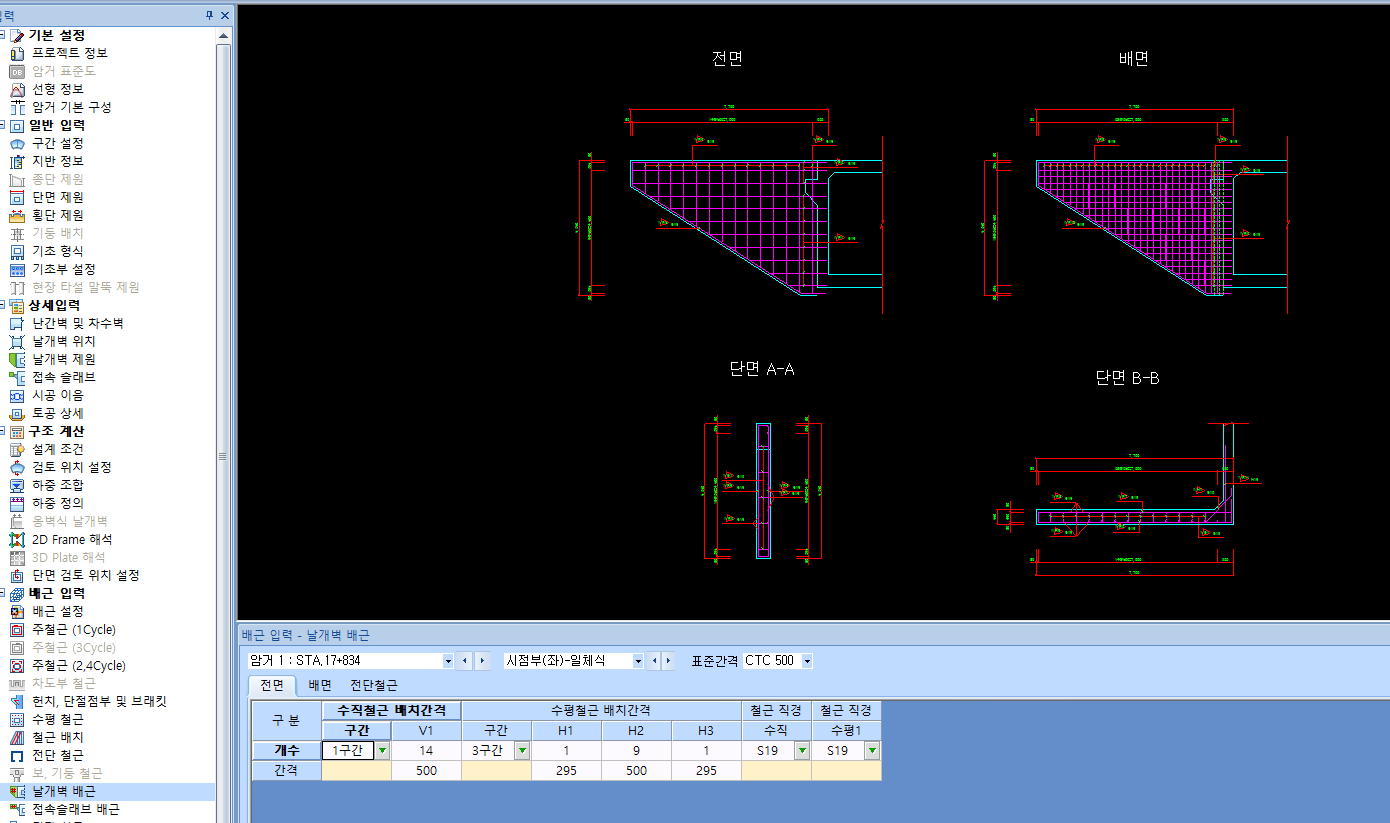

결과는..... 배근에서 이상하게 나온다.



날개벽 제원에서의 날개벽 모양이, 날개벽 제원에서의 날개벽 모양과 다르게 나온다.

이래서는 제대로 배근을 할 수 없다.



Aculvert는 기본적으로 날개벽위의 난간벽을 작성해주지 않는다.

그래서 날개벽제원 창의 날개벽 모양과 날개벽 배근 창의 모양이 다를 수 있는 것이다.

언제 패치가 어떻게 될 지 모르니 DWG출력을 한번해보고 확인후에 수정하는 것이 좋을 것이다.
