강재 재료물성치 Fye와 Fue

구조해석 프로그램을 사용하다보면 물성치에서 많이 막히곤 하는데, 이 중 강재물성치 Fye, Fue에 대한 설명이나 예시를 찾기가 쉽지 않다. Fye는 Expected Yield Stress 이고 Fue는 Expected Tensile Stress 이다. 한글로 하면 예상항복응력, 예상인장응력 정도가 되겠다.

철강회사의 제원 카다로그 등에는 Fy (최소항복응력) 이나 Fu (최소인장응력) 등은 나와 있으나 Fye와 Fue값은 나와있지 않았다. 그래서 몇몇 프로그램에서 Fye와 Fue를 입력하라는 창이 나오면 분노게이지가 차오르기도 했다.

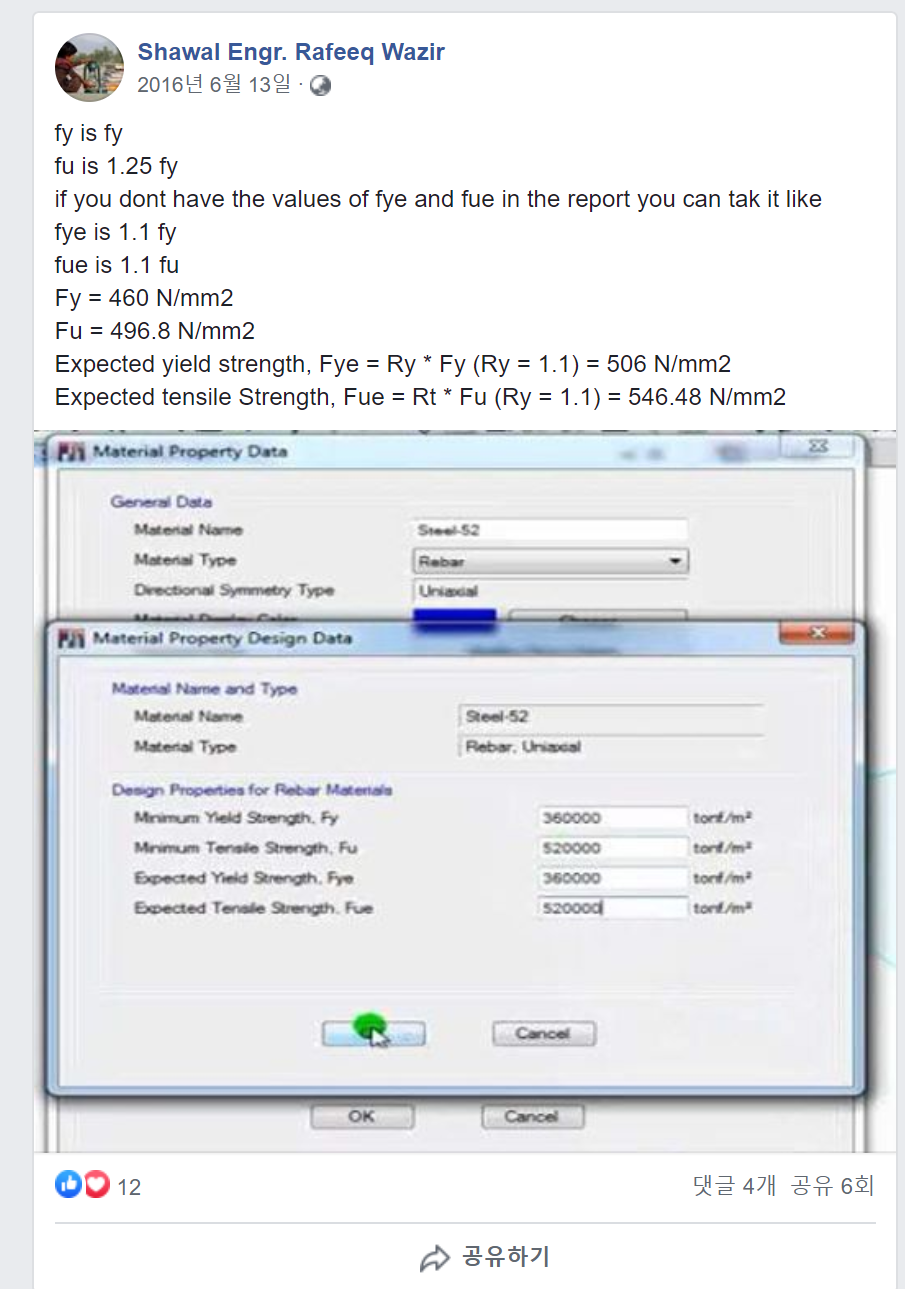

그러나 이는 나만의 문제가 아니었던 듯 하다. 인도 기술자 중 한명의 페이스북에서 다음과 같이 쉽게 Fye와 Fue를 "정해버리는" 글을 발견했다.

쉽게 풀이하자만, Fye는 1.1Fy, Fue는 1.1Fu 정도를 쓰면 된다는 것 같다.

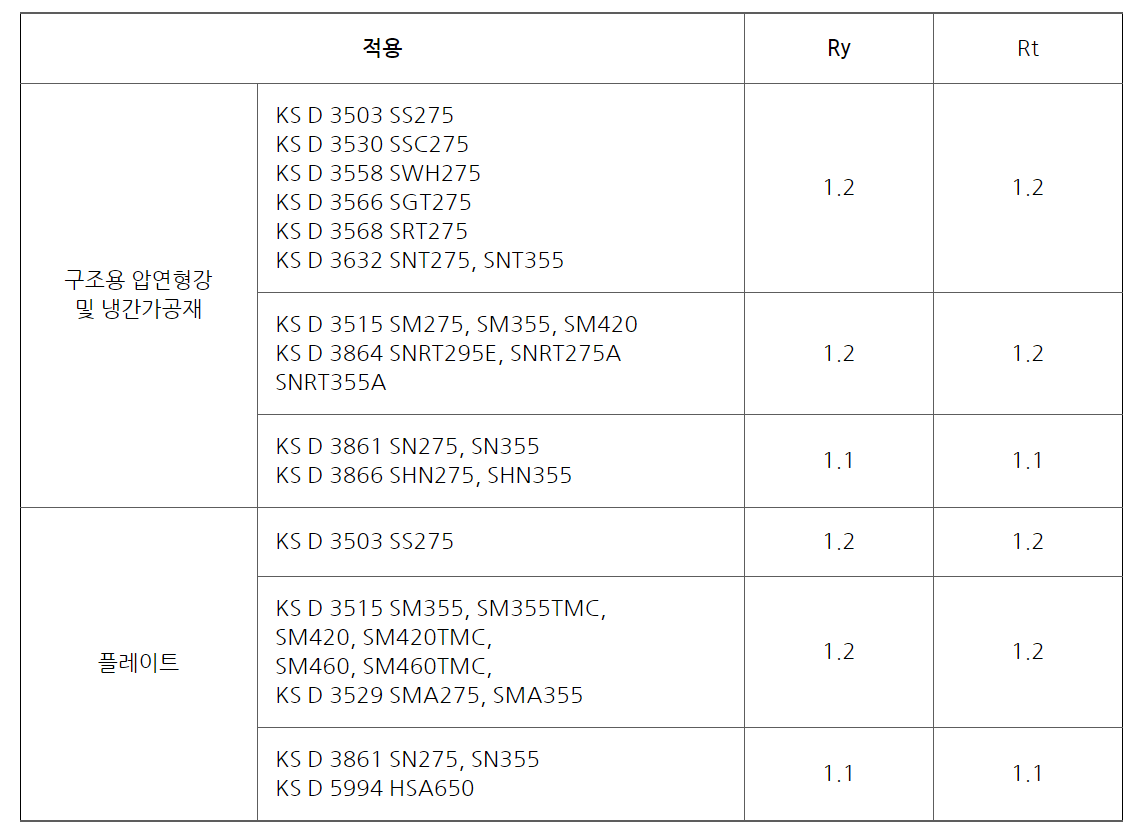

엄밀히 따지면 Fye = Ry * Fy,  Fue = Rt * Fu 인데, Rt와 Ry는 보통 1.1~1.2 정도인 것 같다.





참고로, 철근 탄성계수는 2.000E+08, 철근 프와송비는 0.3, 열팽창계수는 12E-06..... sap2000을 기준으로 KN,m,C단위일 때의 입력치다. sap2000은 물성치 등을 입력받을 때 단위를 표시하지 않는 아주 치명적인 단점때문에 거의 사용하지 않지만 가끔 그 프로그램밖에 없는 업체의 일을 도와줄 때에는 어쩔 수 없이 써야 할 때도 있다.
