Midas Civil 메시작성기법 (feat. 캐드)

Midas IT 자료 중에 괜찮은 것이 있어서 퍼온다. (원문링크 : 요기) 영어로 된 문헌인데 한글 번역기를 돌려 가져왔다. 원래는 한글로 작성되었을 것도 같은데.... 한글 원문은 찾지 못하였다.
아래부터는 그 내용이다.

---

2020 년 5 월, 우리는 MIDASIT / MIDASIT 강지훈 교육 관리자의 "마이다스 토목 마스터하기 : 더 많은 것을 찾는 교량 엔지니어를위한 기하학 모델링 기법"웨비나를 주최했습니다.



1 장 GUI 기술에 따라 지오메트리 모델을 효율적으로 만들기 시작합니다. midas Civil에서는 간단히 1D, 2D, 3D 요소를 생성 할 수 있으며, 마법사 기능을 통해 몇 개의 버튼으로 복잡한 교량 모델을 쉽게 생성 할 수 있습니다. midas Civil에 대한 경험이 많은 엔지니어조차도 모델링을위한 세부 옵션의 역할과 효과를 모를 수 있습니다.

이 세션에서는 각 옵션의 차이점을 비교하고 모든 옵션을 사용했습니다. 이 과정은 midas Civil을 막 시작한 엔지니어와 midas Civil과 동일한 기능만을 사용하는 엔지니어에게 효과적입니다.



---

이 사례 연구는 다음을 강조합니다.





1. CAD에서 DXF 파일을 가져올 때 알아야 할 사항

midas Civil은 간단하게 요소를 생성 할 수있는 다양한 기능을 제공하며 복잡한 모델링에 CAD 파일 불러 오기가 편리합니다. 웨비나는 파일을 가져올 때주의해야 할 사항을 자세히 설명했습니다.





2. 노드 및 요소 생성 / 수정 방법

모델 유형에 따라 요소를 생성하는 방법은 많습니다. 요소 매개 변수를 쉽게 수정하여 요소의 속성을 변경할 수 있습니다. 웨비나에서는 2D 요소에서 메시 자동 생성도 도입했습니다.



3. 테이블 및 MCT 명령 셸 사용 방법

MCT 명령 셸은 모델의 특정 데이터를로드하고 편집하는 강력한 기능입니다. 엔지니어가 모델의 데이터를 관리하고 편집하는 데 매우 유용한 기능입니다.



---

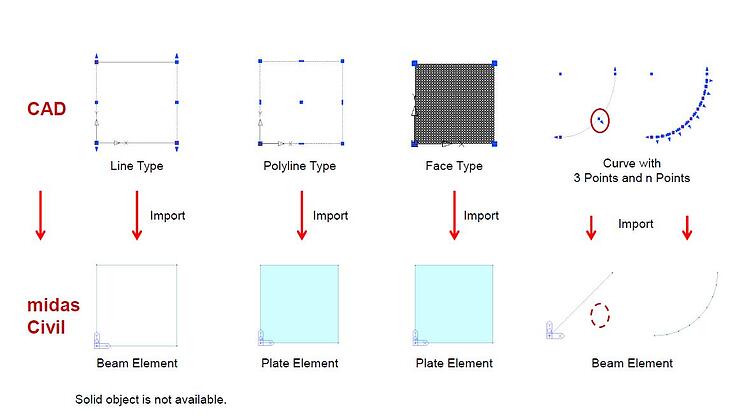

1. CAD 파일 (* .dxf) 가져 오기



CAD 파일 (* .dxf) 가져 오기는 midas Civil의 모델링 방법 중 하나입니다. 이 방법을 사용하면 대상 구조물의 모양이 불규칙 할 때 midas Civil에서 직접 노드 또는 요소를 만드는 것보다 쉽습니다. CAD SW에서 사용 가능한 개체는 Line, Poly Line, Face 및 Curve입니다. 그것들을 가져올 때, 응시 점과 끝점은 노드가되고 연결선은 프레임 요소가됩니다. 닫힌면이 있으면 평면 요소가됩니다.



그림. CAD 파일 가져 오기





---



2. 노드 / 요소 메뉴-수동 모델링



midas Civil의 구조 모델은 노드와 요소로 구성됩니다. 따라서 구조 모델을 생성하기 위해 노드와 요소를 생성해야합니다. 또한 필요한 경우 몇 가지 옵션을 사용하여 모델을 수정합니다. 관련 기능은 다음과 같습니다.



1. 노드 생성 : 노드 생성 기능.
2. 노드 번역 : 노드를 복사하거나 이동합니다.
3. 요소 생성 : 요소를 생성하는 기능.
4. 요소 매개 변수 변경 : 요소 속성을 수정합니다.
5. 번호 다시 매기기 : 노드 또는 요소에 새 ID 번호를 할당합니다.
6. 편집에 대한 기타 기능 : 노드 또는 요소를 수정하거나 편집하여 구조 모델을 생성합니다.

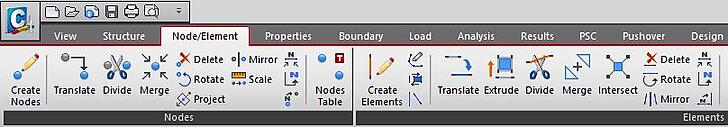

그림. 노드 / 요소 메뉴의 다양한 기능

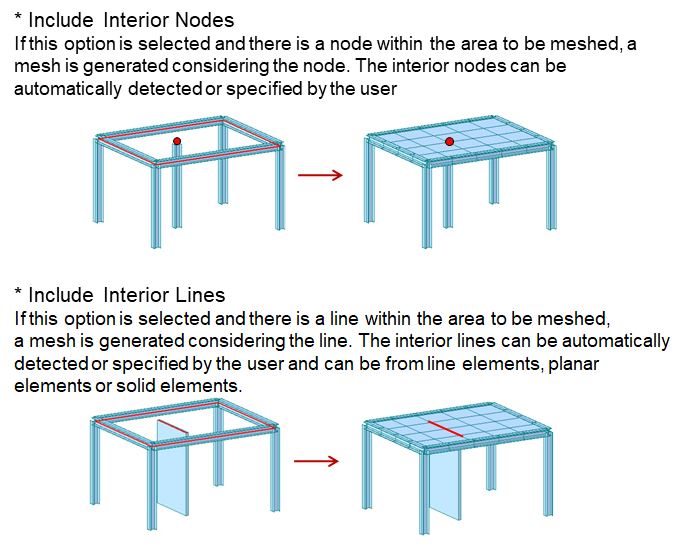

자동 메시 기능-플레이트 요소 용



사용자가 평면 요소가있는 구조 모델을 만들 계획이있는 경우 모델링에 좋은 옵션이 될 것입니다. Auto Mesh 및 Map Mesh 기능은 사용자가 계획을 위해 평면 요소를 분할하는 데 도움이됩니다.

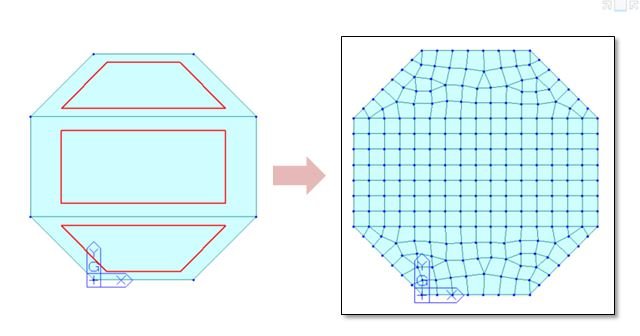

그림. Auto & Map Mesh 기능의 예

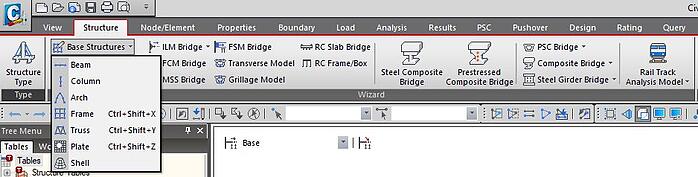

다양한 마법사 기능-자동 브리지 모델링



midas Civil은 사용자가 구조 모델을 빠르고 쉽게 모델링 할 수 있도록 다양한 마법사 기능을 제공합니다. 기본 구조 마법사에는 보, 기둥, 아치, 프레임 (그릴 리지), 트러스 또는 플레이트면과 같은 일반 및 기본 구조 모양에 대한 몇 가지 선택 사항이 있습니다.



그림. 기본 구조 마법사

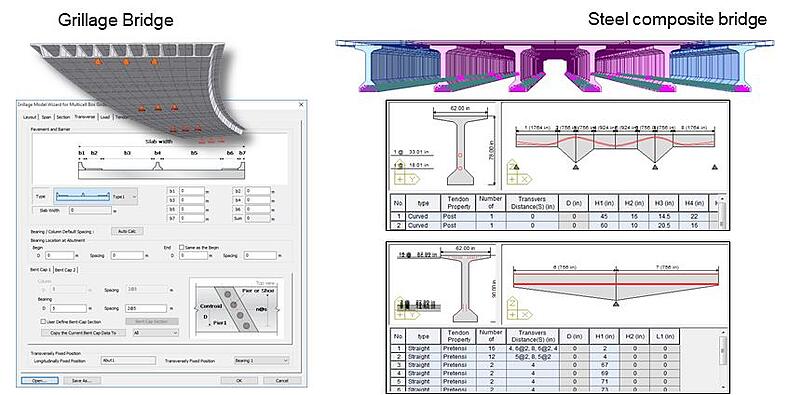

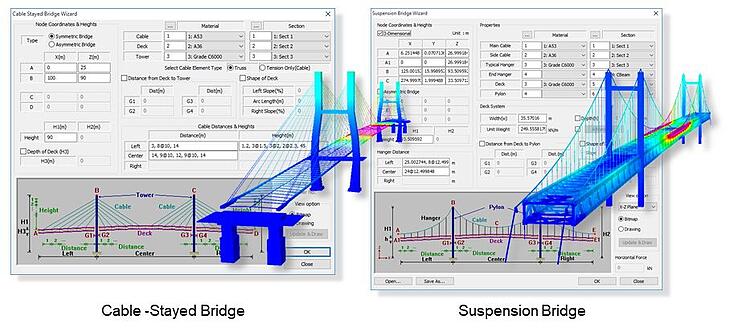

midas Civil에는 다양한 교량 유형에 대한 특별한 마법사 기능이 있습니다.





그림. 다양한 브리지 마법사





---





3. 테이블 / MCT 명령 셸-테이블 / 텍스트 형식 모델링



midas Civil의 모든 데이터는 텍스트로 편집 할 수 있습니다. 모든 데이터는 테이블 형식으로 제공됩니다. * .mct 파일로 추출되며 MCT Command Shell에서도 확인할 수 있습니다. 모든 데이터는 스프레드 시트로 복사 할 수 있습니다. 따라서 원하는 공간에서 데이터를 관리하십시오.

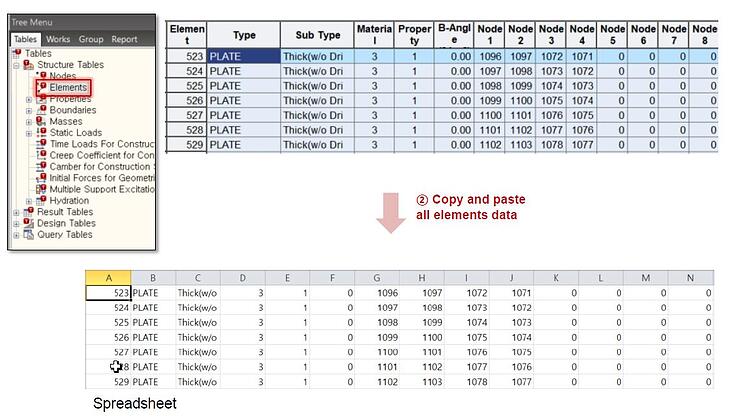

그림. 테이블 형식의 데이터

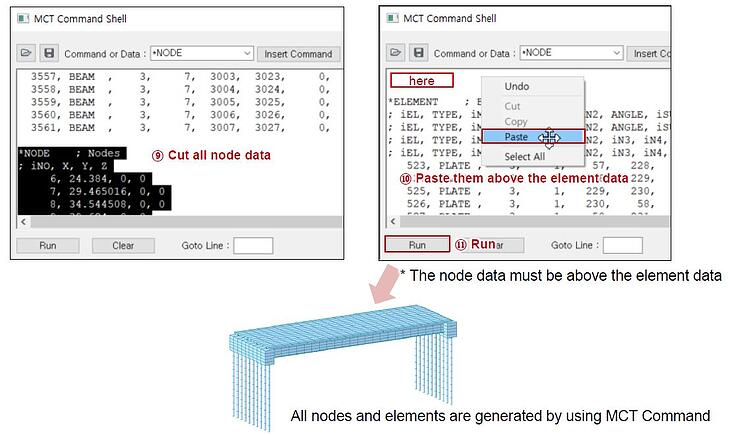

그림. MCT 명령 셸

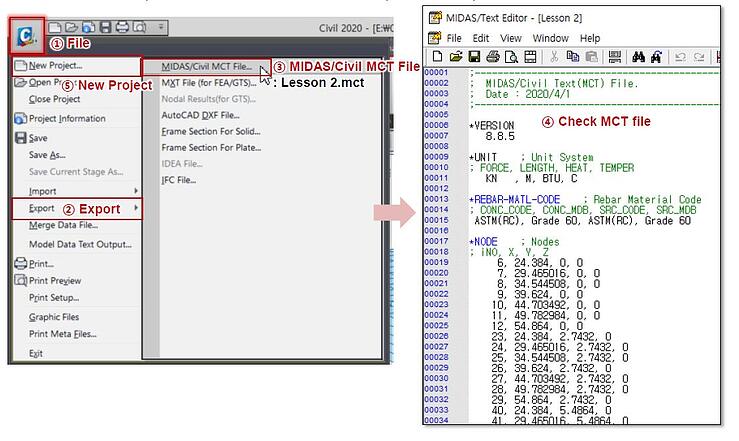

그림. MCT 파일 내보내기





---
