Midas UMD 를 Midas Civil 과 연결하려면

마이다스 UMD를 CIVIL과 연결하려면 (강부재 검토인 경우)

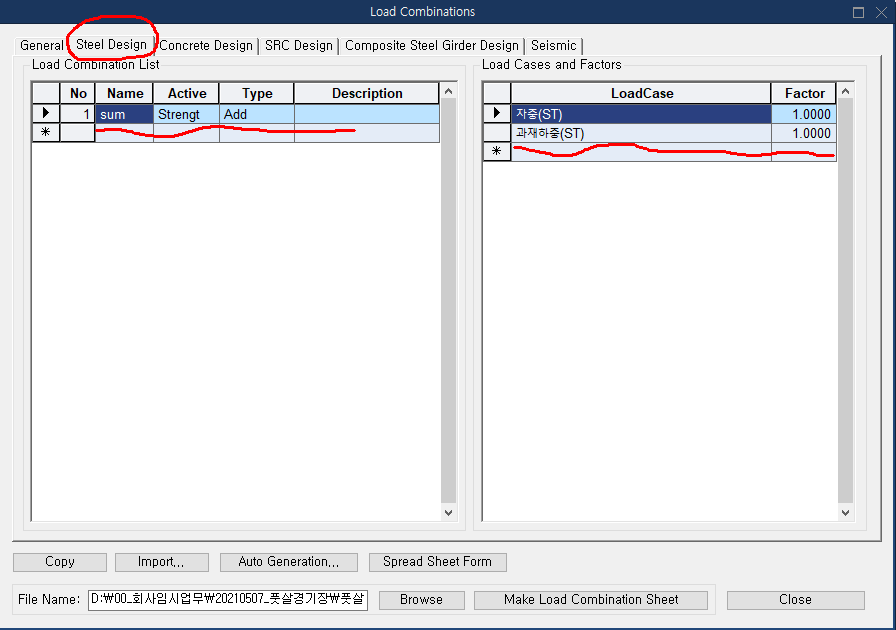

우선 CIVIL에서 Load Combination에서 위에 있는 Steel Design의 하중조합이 있는지를 봐야 한다.

UMD에서는 Steel로 검토하고 싶은데 아무리 요소 번호를 넣고 ADD버튼을 연타해도 데이터가 연동되어 넘어오지 않는다면 보통은 CIVIL에서 하중조합에서 Steel Design부분에 아무것도 없기 때문인 경우가 많다.

Midas Civil에서 Steel Design하중조합을 만들어놔야 UMD에서 땡겨올 수 있다

이렇게 하중조합에서 맞춰놓아야 UMD를 정상적으로 CIVIL과 연결시킬 수 있다.

(역시 비직관적 인터페이스....;;;;)

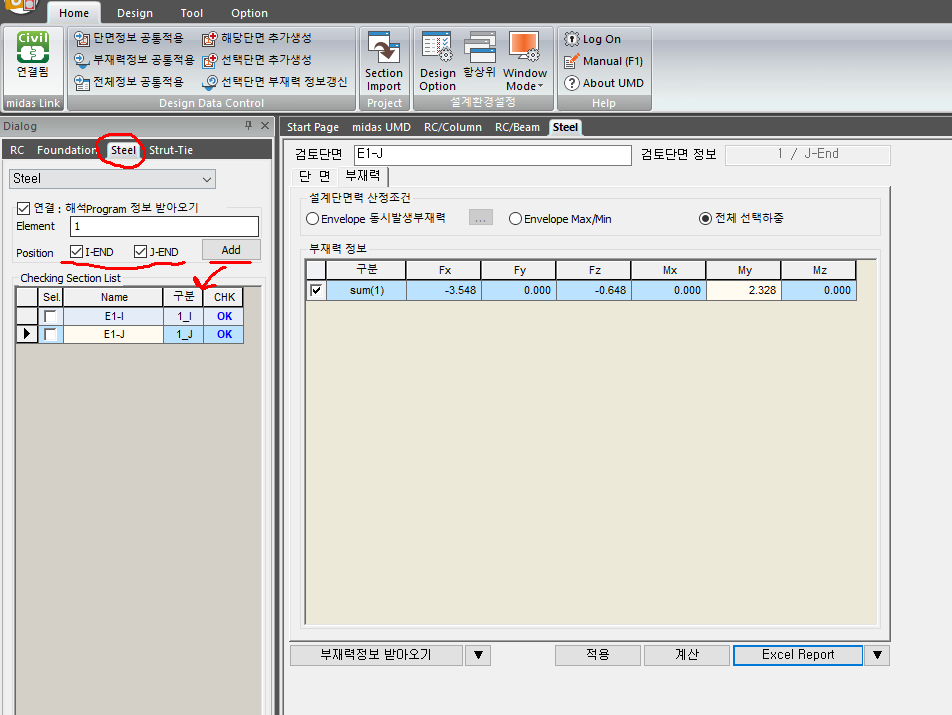

그리고 부재의 i단 절점과 j단 절점의 부재력을 따로 가져올 경우, 위의 첫번째 그림에서 E1-I 과 E1-J의 경우는 검토단면이 두 가지가 되고 우측에 단면이나 부재력데이터가 따로 인식을 하게 된다. 당연히 계산서도 따로이 인식하게 되니 주의해야 한다.



아 그리고 제대로 불러오지 못할 때 LOAD COMBINATIONS에서 Steel Design 조합을 만들 때 Active항목을 Strength/Stress로 해놔야 UMD에서 정상적으로 부재력정보를 불러올 수 있었다.
