라멘교와 합성형라멘교의 형고비
by ✯

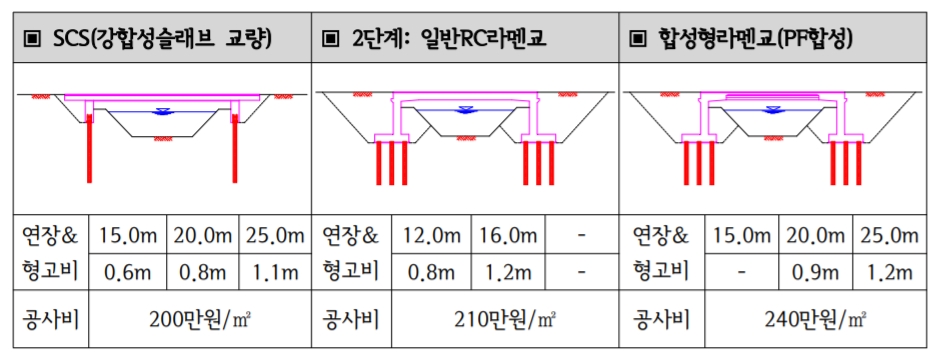

라멘교는 13~15 정도, 합성형 라멘교는 20~23 정도 된다. 즉 예를 들면 15m라멘교를 계획한다면 슬래브 두께는 15/ave(13,15)=1.07m 정도 된다는 것. 주철근 힘 좀 주면 슬래브 두께 1m로 계획할 수 있다는 뜻.
합성형 라멘교는 아무래도 강재가 들어간 합성단면이다 보니 더 효율적인 형고가 가능.
SCS교공법소개.pdf
5.35MB
합성형라멘교공법소개.z01
10.00MB
합성형라멘교공법소개.zip
1.25MB
