암거 개략 철근수량 추정하기
by ✯개략공사비를 뽑거나 플랜트분야의 BM(BOM)을 뽑을 때,
암거의 개략수량을 위해 가상으로 철근배근까지 할 필요가 있을가 싶다.
그래서 이 포스트에 암거에 대한 추정철근량을 산정할 수 있는 백데이터를 모아본다.
일단 꽤 오래된 자료인데 일단 한번 보면
위 자료에서 1+809 수로암거의 구체 콘크리트는 525.084 m3 이고 철근은 49.088 ton (NET) 으로 나오는 걸 볼 수 있다.
단순히 '철근 ton/콘크리트 m3' 비율만 보면 0.093이 나왔다.

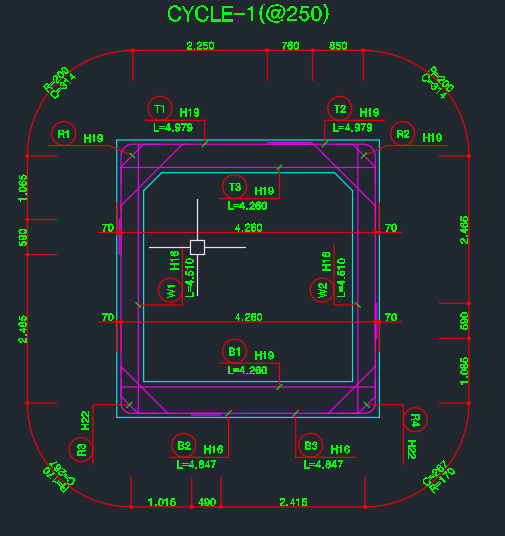

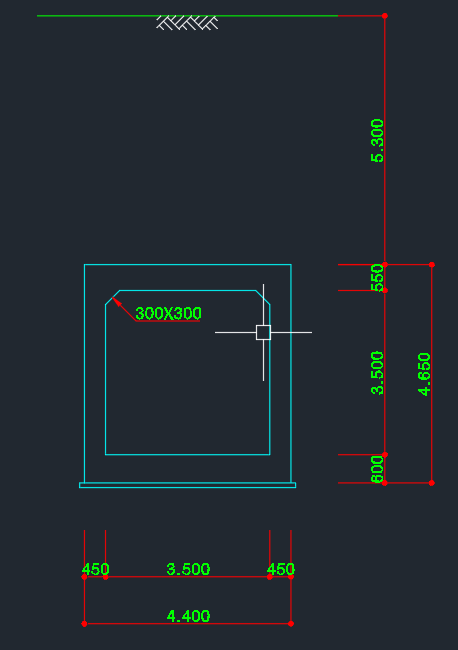

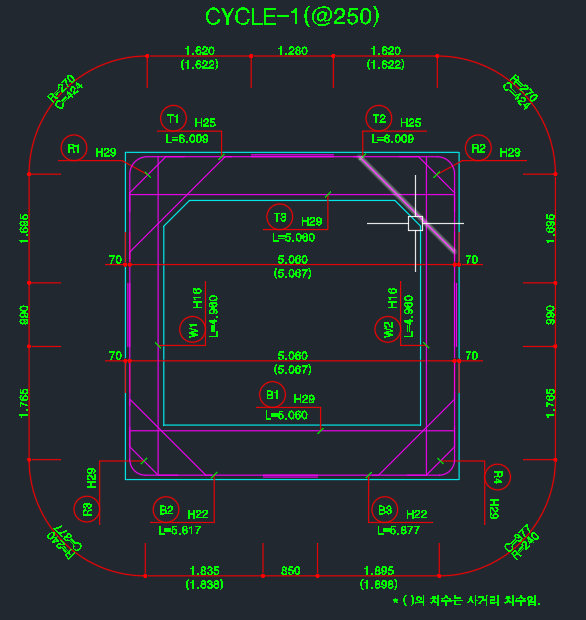

5+528 수로암거의 경우 그 비율이 0.15가 나왔는데 그 둘의 차이를 도면으로 비교해 봤다.

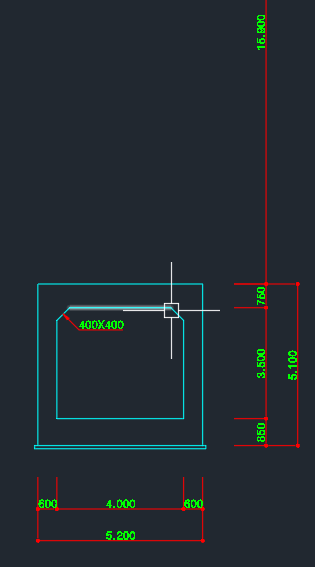

5+528 수로암거가 1+809 수로암거에 비해 규모가 좀 더 크고 토피도 높은 것을 알 수 있다. 아무래도 토압을 더 많이 받고 부재 길이가 크므로 더 큰 모멘트를 받기 때문이기도 한 것 같다.
토피가 없다면 토압의 크기는 작겠지만 표준트럭하중의 영향을 상부슬래브가 다이렉트로 받으니까 주철근이 그저 작아지지만은 않을 것 같다.

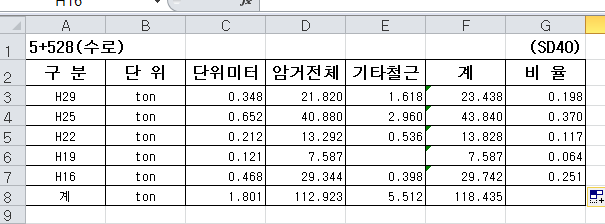

철근 직경별 수량 및 그 비율을 보면 다음과 같다.
개략 공사비를 구할 때 철근 직경별 분포는 이 정도를 참고하면 될 것 같다.
