Midas 요소 단면력 확인 위치

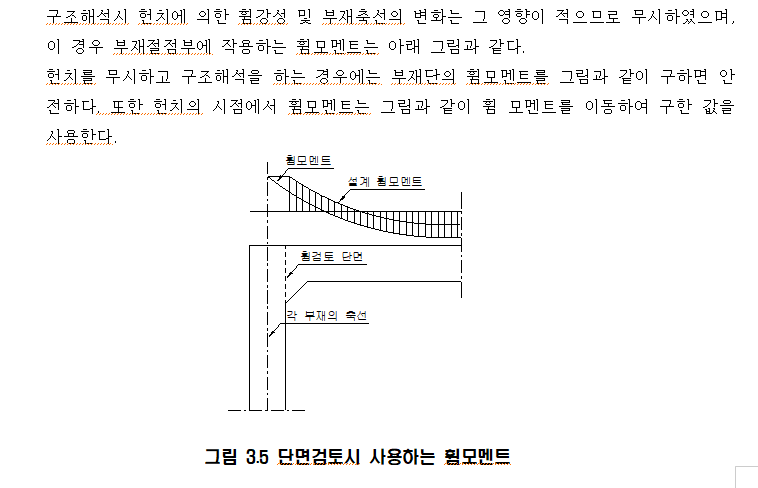

부재 단면력을 해당 절점이 아닌, 특정위치에서 따야 할 경우가 많다. 아래는 도로암거 표준도(2008) 기준에 나오는 내용 중에 발췌한 것인데 수평부재의 단면력을 구하는 위치를, 수직부재 면의 연장선을 그어서 정하는 내용이 들어 있다.

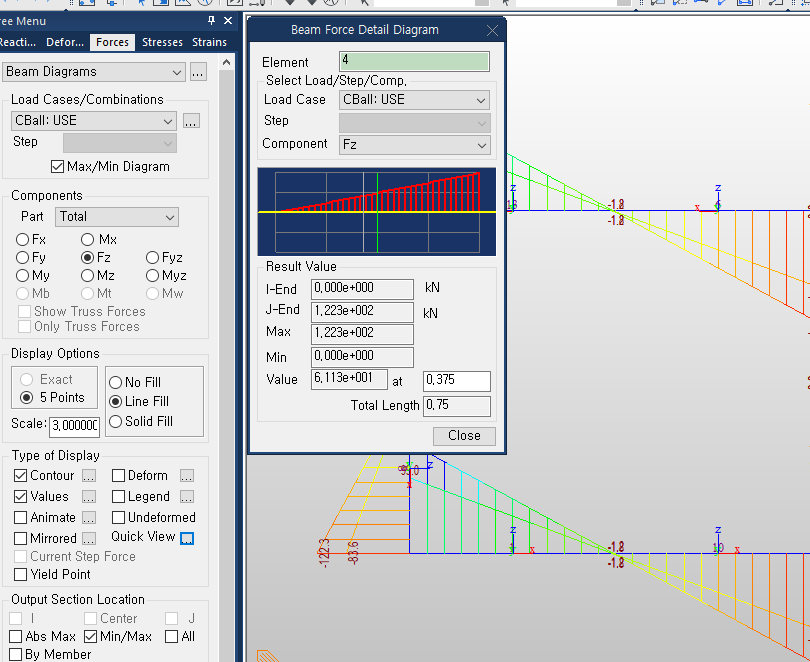

하지만 마이다스의 단면력 Result 기능에 BMD나 SFD에 특정 위치까지만 작도되게 하는 기능은 없다. 그러므로 Type of Display의 Quick View 기능을 이용해서 해당 요소 번호를 입력해서 특정위치의 단면력을 확인하는 수 밖에 없다. 이때 중요한 것은 요소의 Local Axis를 잘 확인해야 한다는 것이다.
