[Midas Gen] "Unacceptable Load Combination"

Midas Gen/Civil 에서 프레임이 많은 모델링을 하다보면 해석수행시 간혹 아래와 같은 메세지가 나올 때가 있다.

Skip : Member No (999) has unacceptable Load Combination



건축물이나 철골구조물 같은 Frame 위주 모델링 시에 나올 수 있으며, 특히 Floor Load 기능을 사용하기 위해 만들어 놓은 Dummy 프레임 쪽에서 발생되기도 한다.



해결방법 1

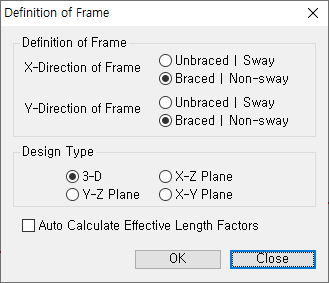

해결방법은 Design / General Design Parameter / Definition of Frame / Design Type 에 가서 설계조건과 모델링조건이 안맞는 것이 있는지 확인한다.



그러면 '해석결과가 삭제됩니다....' 메세지가 나오는데 OK로 넘어가면 된다.

여기서 PreProcessing Mode로 자동으로 넘어가지 않는 경우도 있다. (위 창에서 아무것도 바꾸지 않고 OK를 누른 경우)

이럴 때는 수동으로 PreProcessing Mode로 넘어갔다가 다시 계산을 수행하면 된다.





해결방법 2

다른 이유로도 같은 에러가 나올 수 있는데 아래의 그림과 같이 지하 부재에 대한 지하 하중조합 적용 여부가 그 원인이 될 수 있다. Design Code 에서 Use Under Ground Load Combination Type for Under Ground Members  체크박스가 기본적으로 체크가 되어 있을 텐데 이걸 해제해본다.

마이다스 내에서 Global Z좌표가 0인 xy평면에서만 모델링을 하거나 대부분의 부재가 그 평면 상에 있을 때 그 에러가 나는 경우가 있는 것 같다.

아래 그림과 같이 Z=0인 XY평면에서 전 부재를 모델링했을 때 Unacceptable Load Combination에러가 났었고, 가장자리 네 포인트에서 extrude로 아래방향으로 기둥부재를 네 개 추가했을 때에도 같은 에러가 났었다.

Z=0 위로 모델링할 때에는 이런 오류가 잘 나지 않았던 것 같다.





이런 방법이 100% 해결되는 방법인지는 모르겠음.
