지반반력계수 추정식의 근거

구조물 모델링시 지반강성을 치환한 스프링계수를 적용할 때

지반반력계수를 산출해서 적용한다.

이 공식을 흔하게 사용하고 있는데 그 근거를 직접 찾아본 지는 상당히 오래된 것 같다.

그래서 근거를 찾아봤다.

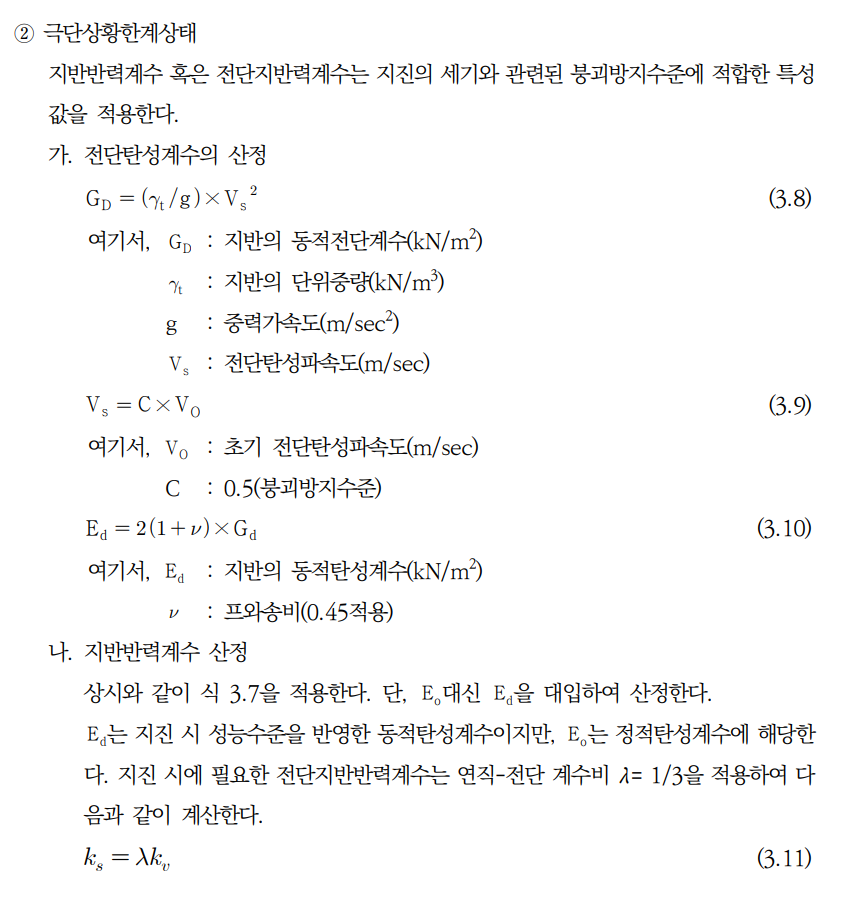

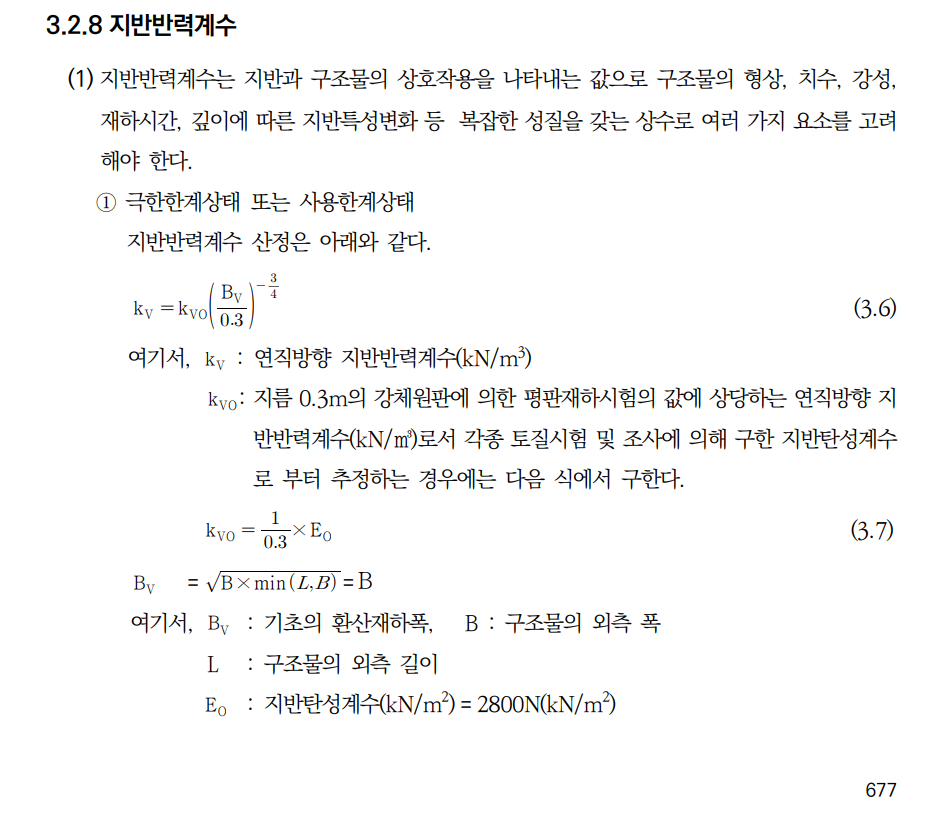

1. KDS 47 10 40 : 2019  지하구조물 설계기준

지하구조물 설계기준. 근데 Eo=2800N을 그대로 쓰다니...;; 요즘은 보통 1000N을 쓰는데..

KDS 47 10 40 지하구조물.hwp

0.28MB

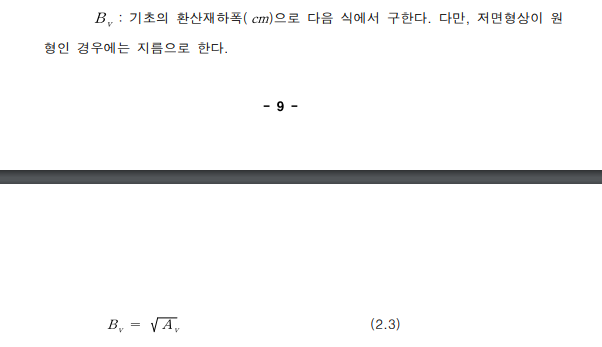

※ Bv는 원형기초의 경우는 지름을 쓰고 사각형인 경우는 면적에 제곱근을 씌운 값을 쓴다.

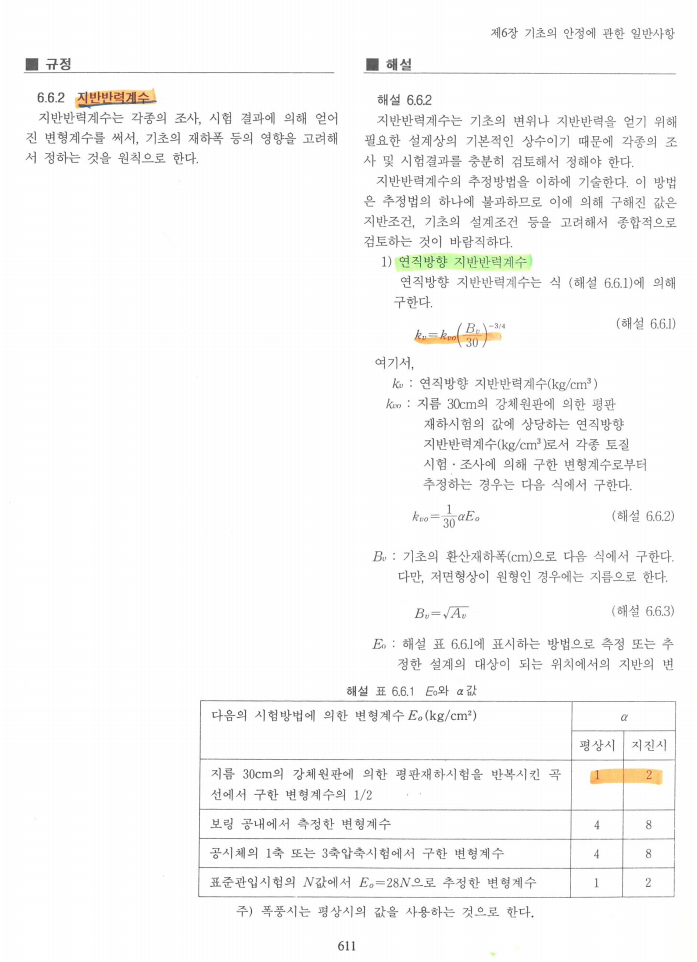

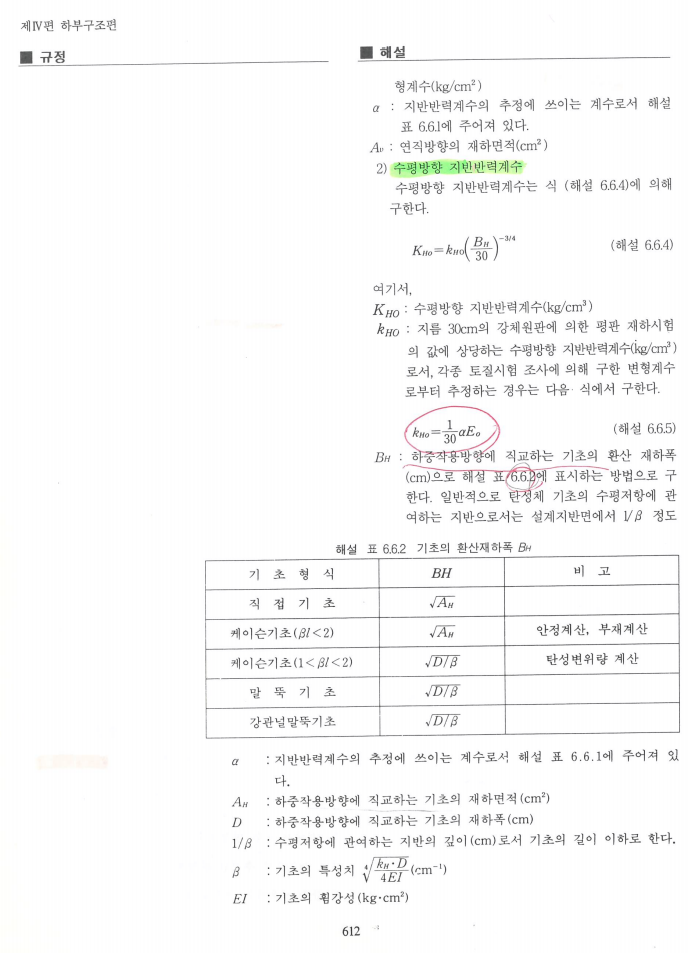

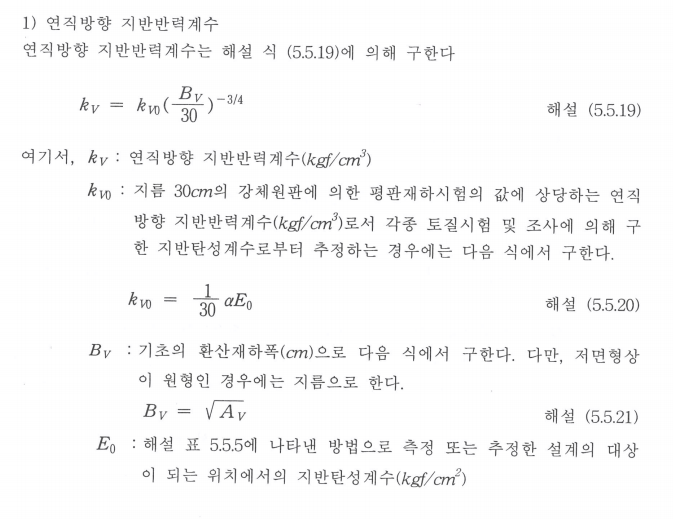

2. 도로교 설계기준

도로교설계기준(2001) 하부구조편에 해당 내용이 있다. 한길아이티에서 귀한 자료를 보내주시어 업로드해둔다. (한길아이티 감사드립니다!!)

도로교설계기준해설_하부구조편_2001.pdf

3.46MB





3. 구조물기초설계기준 해설(2018)

여기에는 저 공식이 안나와 있다!!

구조물기초설계기준_지반반력계수.zip

1.08MB

주로 현장 시험을 통한 방법들이 나와 있었고, 추정은 오히려 더 쉽게 구할 수 있는 식들이 있었다.

토질분야 전문가가 조언해 준 방법은 그냥 구조물기초설계기준 해설(2018) 에 있는 방법으로 구하라는 것이었다.

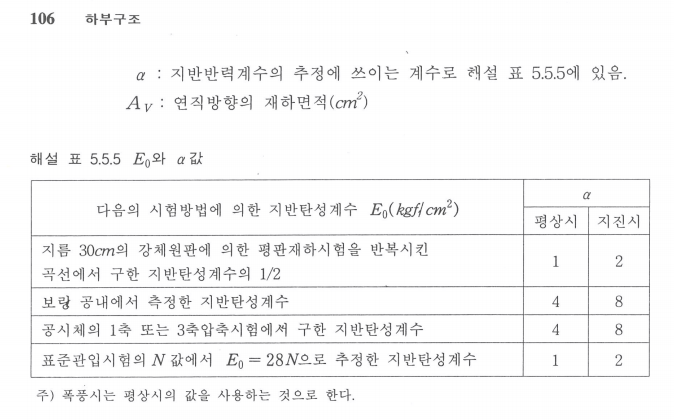

4. 도로교 표준시방서 1996 설계편

해당자료를 구하지 못하고 있었으나 한길아이티측에서 감사하게도 자료를 보내주시어 백업해둔다.(한길아이티 감사합니다!!)

도로교표준시방서1996.pdf

1.39MB

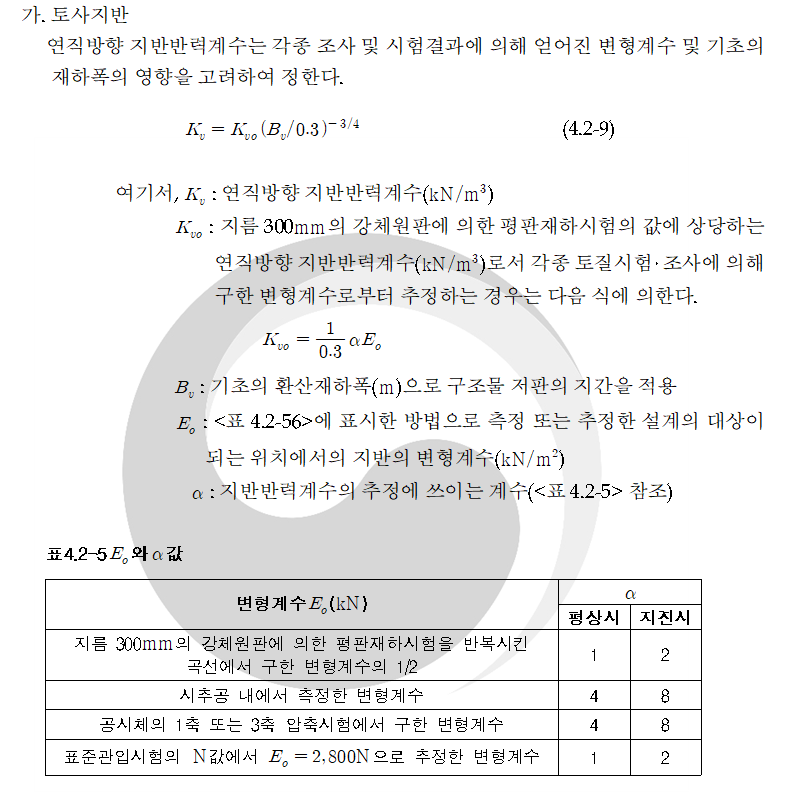

5. 도로설계요령 제2권 제7편 암거 (2020)
