Midas 에서 슬래브를 Plate로 구현하고 부재력을 확인할 때
Element 옵션과 Avg.Nodal 옵션이 있다.



Midas 홈페이지에 그에 대한 설명이 있어서 가져와 본다. (원문은 이곳, 이곳)



[Gen/Analysis]Plate Force Options에서 Element와 Avg Nodal은 어느 경우에 사용하나요?



슬래브를 상세 해석을 하여 단위 길이당 휨모멘트 Mxx값을 확인 하려고 합니다. Plate Force Options에서 Element와 Avg. Nodal은 어느 경우에 사용하나요?



Element 옵션은 힘의 흐름이 단절되는 부분에 사용되고, Avg. Nodal인 경우는 힘의 흐름이 단절되지 않은 부분에서 사용합니다.

구체적으로 아래 예제로 설명하면, 중력하중을 받는 슬래브에서는 일반적으로 Avg. Nodal 옵션을 사용하여 부재력을 확인합니다. 그러나 슬래브가 횡력에 저항하는 경우는 Element 옵션을 사용하여 부재력을 확인해야 합니다.

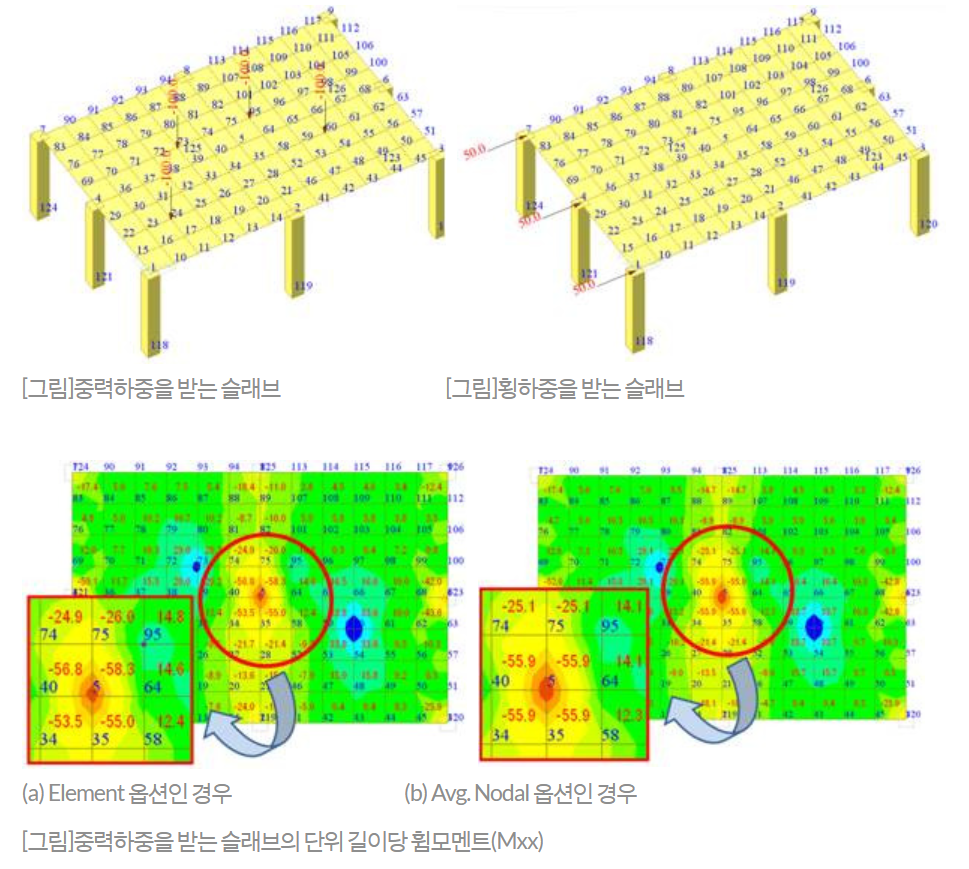

예를 들어 그림 1과 같이 중력하중을 받는 슬래브와 횡력을 받는 슬래브의 부재력을 비교해 보겠습니다.

1. 중력하중을 받는 슬래브의 Mxx를 확인하면 Element 옵션의 값과 Avg. Nodal의 값이 큰 차이를 보이고 있지 않습니다.

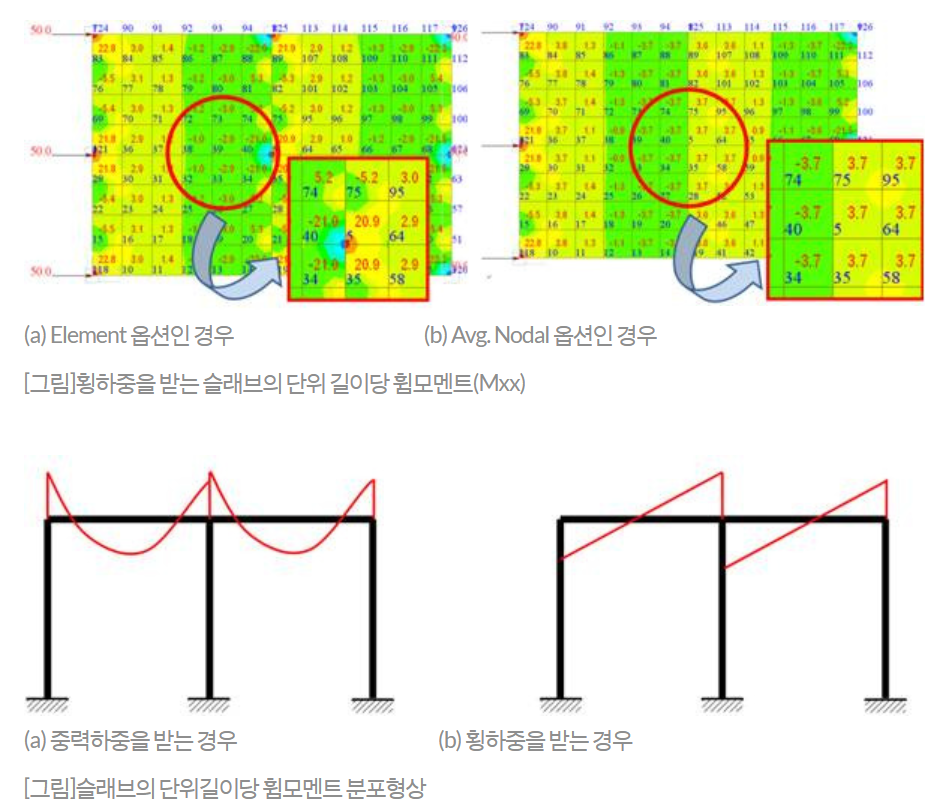

2. 횡하중을 받는 슬래브의 Mxx를 확인하면 Element 옵션의 값과 Avg. Nodal의 값이 큰 차이를 보이고 있습니다. 그 이유는 그림 4(a)에서와 같이 기둥을 중심으로 슬래브의 좌측의 Mxx와 우측의 Mxx를 비교하면 크기는 거의동일하고, 부호가 반대인 것을 알 수 있습니다. Avg. Nodal은 기둥절점에 연결된 요소들의 단위길이당 휨모멘트를 평균하기 때문에 값이 왜곡되어 표시되므로 적절하지 않습니다







---



Avg. Nodal Active Only 기능은 무엇이고 어떤 경우에 사용되나요?

일반적으로 Element 옵션은 힘의 흐름이 단절되는 부분에 사용하시면 좋겠고, Avg. Nodal인 경우는 힘의 흐름이 단절되지 않은 부분에서 사용하면 될 듯 합니다.

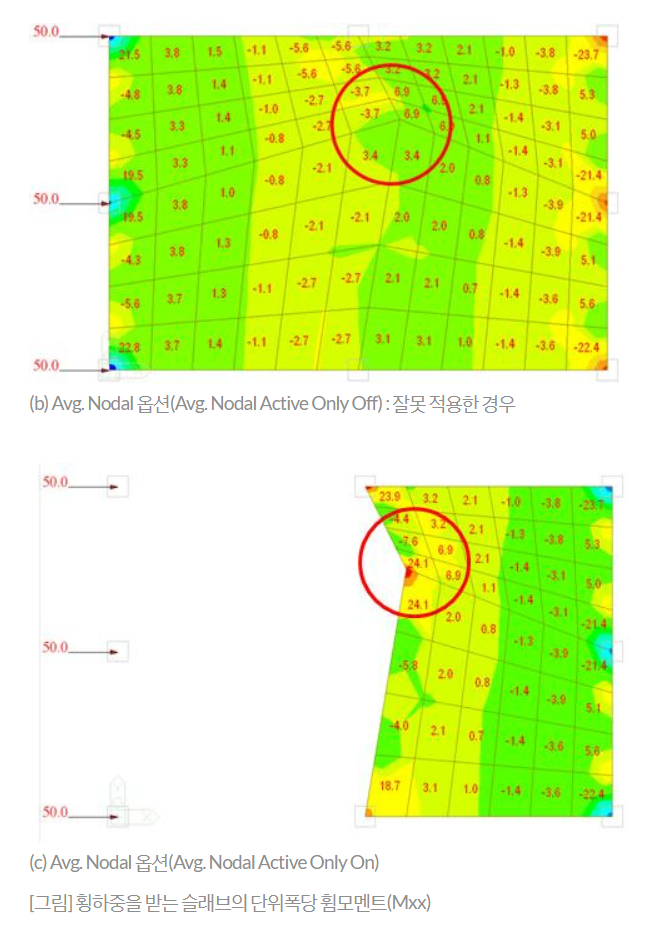

힘의 흐름이 단절되지 않은 부분에서 Avg. Nodal 옵션을 적용할 경우에는 반드시 Avg. Nodal Active Only 기능을 적용해야 합니다.

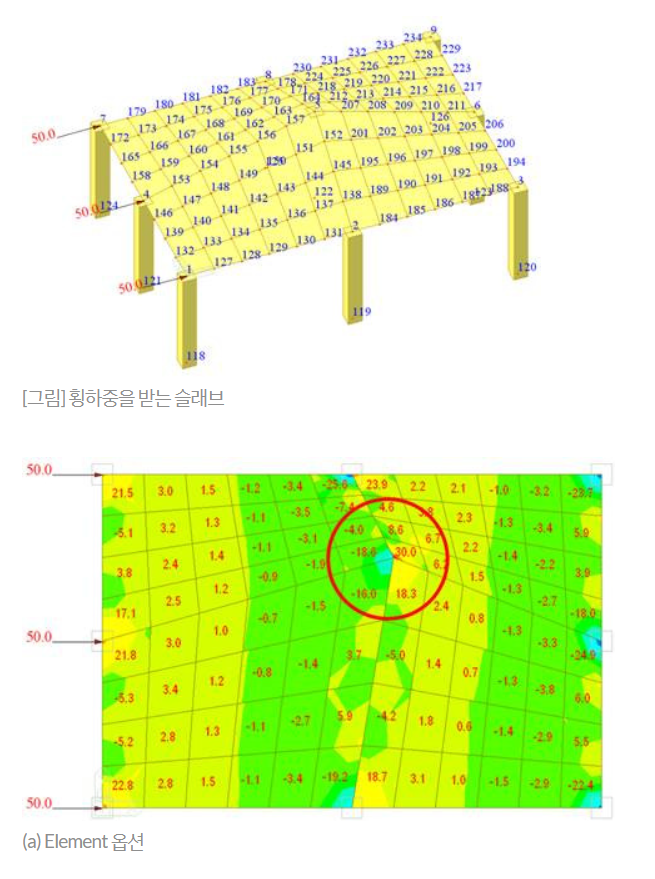

아래 예제로 설명하면, 횡력에 저항하는 경우는 Element 옵션을 사용하여 부재력을 확인할 수 있지만, 슬래브 형상이 대칭이 아닌 경우에 기둥 주위에서 절점의 평균값을 사용하여 슬래브를 설계하고 싶을 때 Avg. Nodal Active Only 기능을 사용하여 슬래브의 부재력을 확인합니다.
