말뚝 관입 후 두부절단을 과다하게 한 경우

말뚝 시공 후 기초하면 레벨보다 얼마 이상의 레벨에서 컷팅을 하고 두보보강 작업에 들어간다.

그런데 실수로 기초하면에 닿지도 않게 너무 밑에서 절단을 해버렸을 경우는 어떻게 해야 할까?

토질 실무 일을 하고 있는 다른 엔지니어에게 조언을 구한 결과, 시공사와 친하지 않으면 그냥 오시공된 말뚝을 뽑고 재시공하는 것이 나을 것이라고 얘기해주고, 시공사와 친하면 아래의 방법을 얘기해주라고 했다.



시험성적서가 포함된 말뚝이음 제품 적용

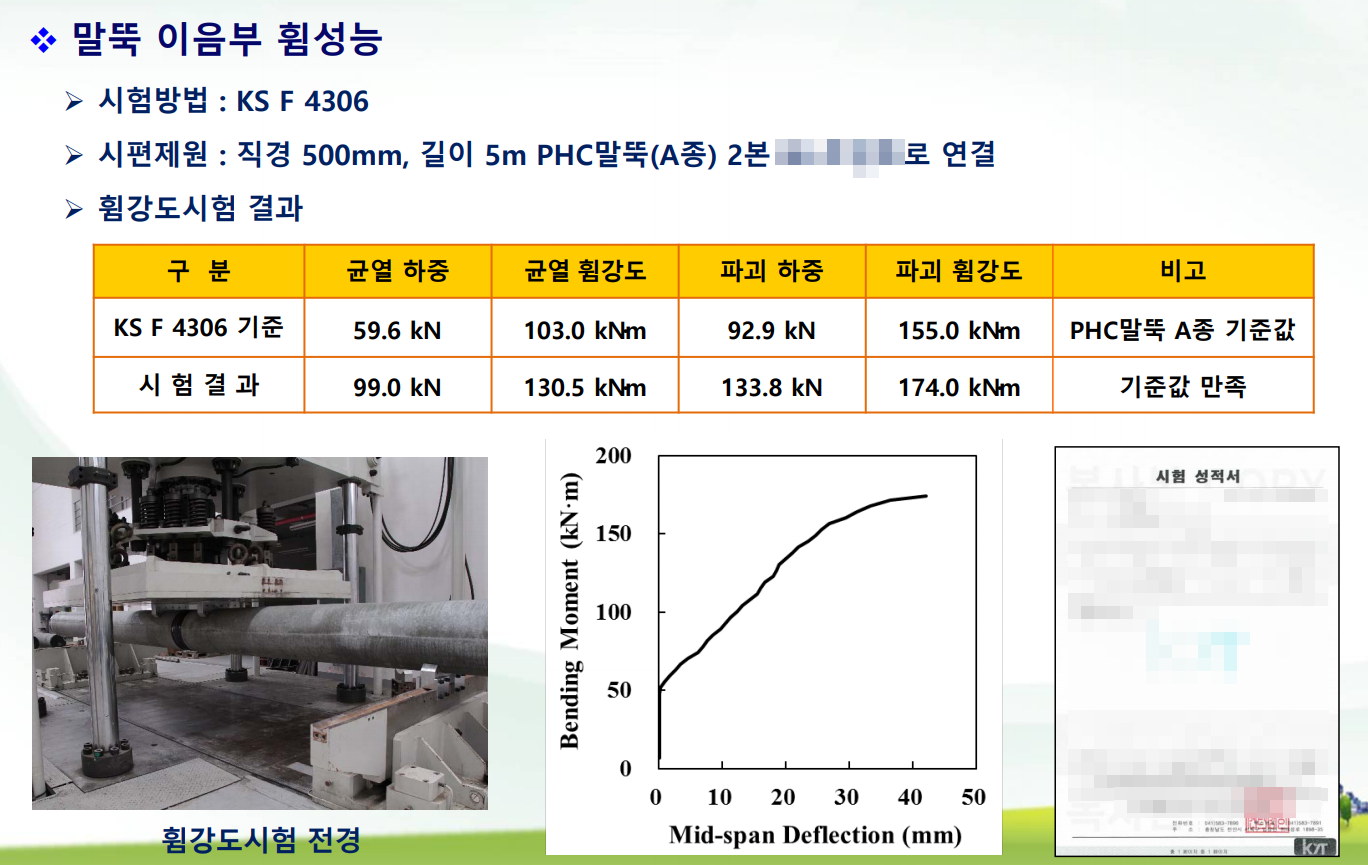

아래와 같이 말뚝이음부의 휨,전단,축력 성능이 말뚝 본체단면의 성능보다 높게 나오는 성적서가 있으면

해당 제품을 성적서와 함께 적용하는 것으로 쉽게 넘어갈 수 있다.

이런 시험데이터와 성적서가 있으면 별도의 구조계산서 필요없이 쉽게 해결될 수도 있다



즉, 너무 아래에서 두부절단된 말뚝 상단에서 말뚝이음을 하고 그 위에 적절한 길이의 말뚝을 연결하는 것이다.



해당 자료는 특정업체 자료이므로 비공개로 백업해 둔다.
