Midas::Code Checking 폰트색의 의미

토목구조에서는 Midas의 Code Checking 기능을 잘 사용하지 않는다.

왜냐하면 해석결과 나온 단면력을 가지고 별도의 구조계산서 양식으로 단면검토를 하기 때문이다.



건축구조분야에서 보면 아마 "뜨악"할 정도일 것이다. (단면력 집계를 구찮게 왜 입력하냐고...;;;)



건축구조에서는 Midas의 Code Checking 기능을 활발히 사용하고 있고 거기서 생성되는 단면검토 쉬트를 그대로 계산서에 이용한다. 토목구조에서 보면 정말 부러울 정도로 간단하게 구조계산서를 만들고 있다.



그래서 Code Checking 부분을 살펴보는데 요약표에 있는 폰트색상이 여러가지여서 그 의미를 찾아보았다.

아래는 마이다스 홈페이지 포럼에 달린 답변을 긁어온 것이다.

---

안녕하십니까. 마이다스아이티입니다.

문의주신 질의사항에 대해 답변드리겠습니다.

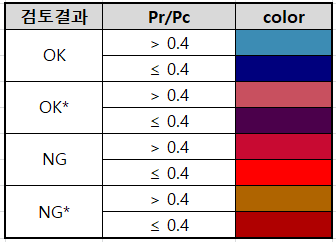

Steel Code Checking Dialog의 경우 아래와 같이 색깔을 구분하여 출력하고 있습니다.

*는 세장비 제한을 만족하지 못하는 경우에 대한 표시이고,

Pr/Pc는 KBC2016 기준으로 보면 0713.8.3에 의해 기둥의 강도 검토 시 증폭지진하중을 고려하지 않은 상태에서 Pu/φPn > 0.4 인 조건에 있는 경우를 표시해주는 기능입니다.

조건에 대한 결과를 참고용으로 출력해주는 것으로, 설계기준상의 요구조건은 초과강도계수 등을 직접 입력하여 검토하셔야 합니다.



죄송하지만, 기존 홈페이지 게시글을 복구하기 위해 여러 방법을 모색해보았으나 복구는 불가능할 것 같습니다.

기술서비스 사이트와 포럼 게시판에 더 유용한 데이터를 쌓아갈 수 있도록 더욱 노력하겠습니다.



감사합니다.
