플랜트 구조물 플랫폼 재하 하중 사례 모음
by ✯
플랜트 건축물(또는 공작물)에 플랫폼은 보통 그레이팅, 체크플레이트 또는 데크슬래브로 흔히 계획한다.
지붕이 없는 공작물의 경우 빗물받는 문제 때문에 그레이팅으로 계획을 많이 하고, 지붕이 있는 건축물의 경우 체크플레이트로 적용하는 것이 보통이다.

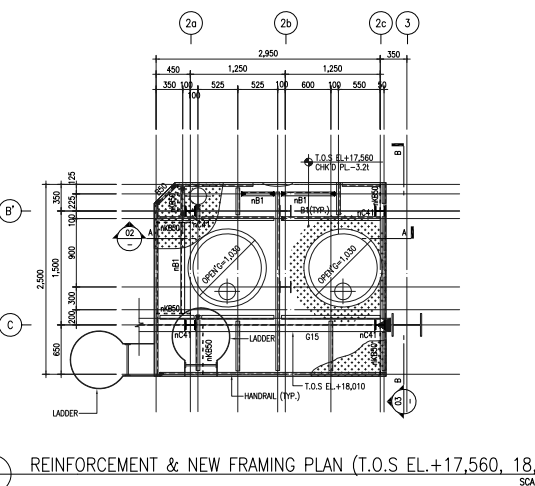

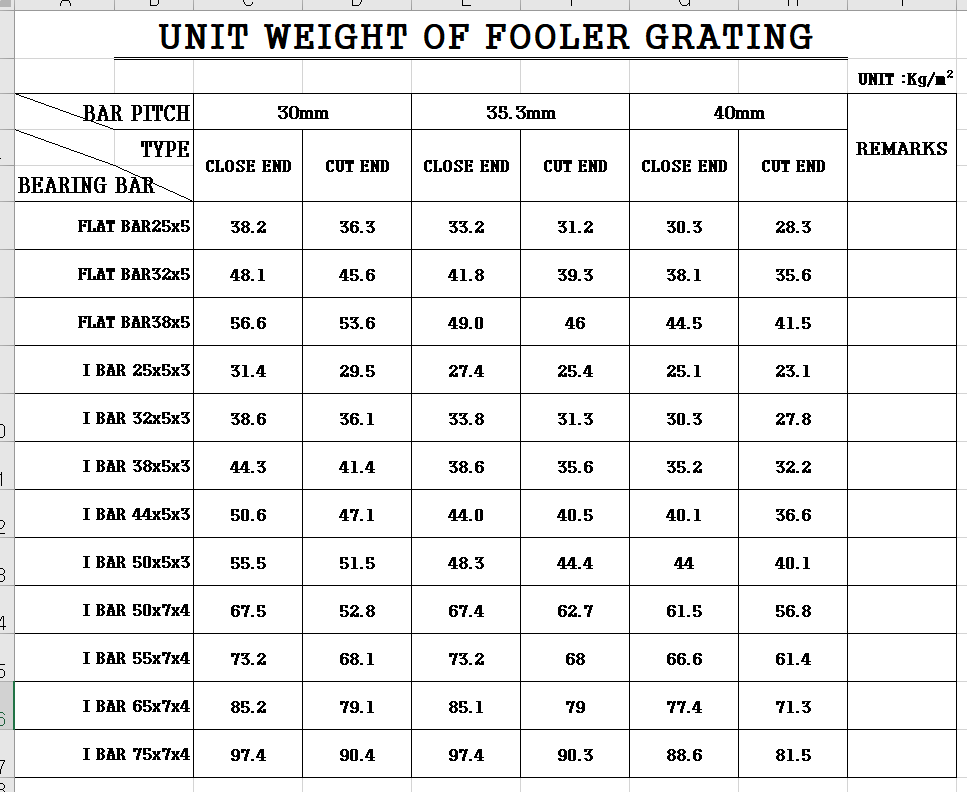

그레이팅의 하중 표는 아래를 참고하면 된다. 그 중 플랜트에 많이 쓰이는 것을 보면 I Bar-25mm높이가 31kg/m2 이므로 0.31 kN/m2 가 된다.

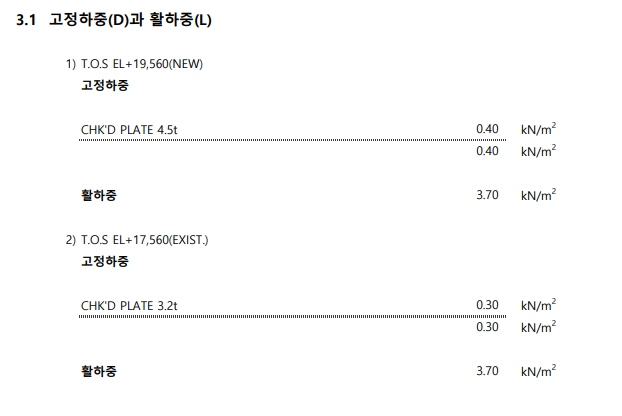

밑에 '사례 8'를 보면 그레이팅 하중을 0.4 kN/m2 으로 보고 서브Beam포함해서 0.6 kN/m2 를 재하하였다.
(참고로 그레이팅을 받치는 서브Beam 간격은 최대 1.2m 정도로 보고, 그레이팅이 서브빔의 상부플랜지에 50mm 정도는 얹혀져야 하니 50mm X 2 = 100mm 정도 상부플랜지를 가진 Sub Beam이 필요하다.)
그런데 구조계산시 재하하중은 그때그때 다른 것 같아 사례들을 모아본다.
사례 1
데크슬래브. 마감포함 4 kN/m2 (Dead Load)
체크플레이트. 받침보 포함 0.8 kN/m2 (Dead Load)
활하중은 5kN/m2
사례 2
체크플레이트. 밑에 받치는 L형강 또는 ㄷ형강 포함 0.6 kN/m2 ( Dead Load )
활하중 3 kN/m2
사례 3
체크플레이트. 받치는 서브부재 포함 0.8 kN/m2 (Dead Load)
활하중(장비외 구간) : 3 kN/m2
활하중(장비구간) : 2 kN/m2
사례 4
체크플레이트. 서브부재 포함 0.6 kN/m2 (Dead Load)
활하중 3kN/m2

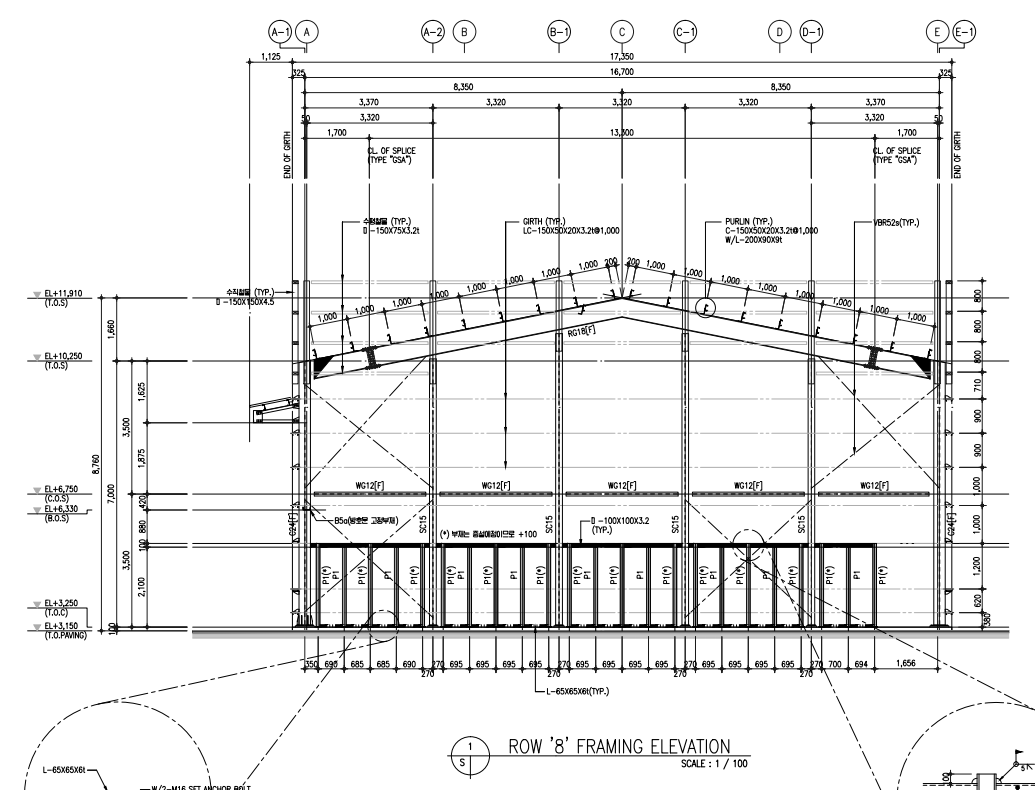

사례 5

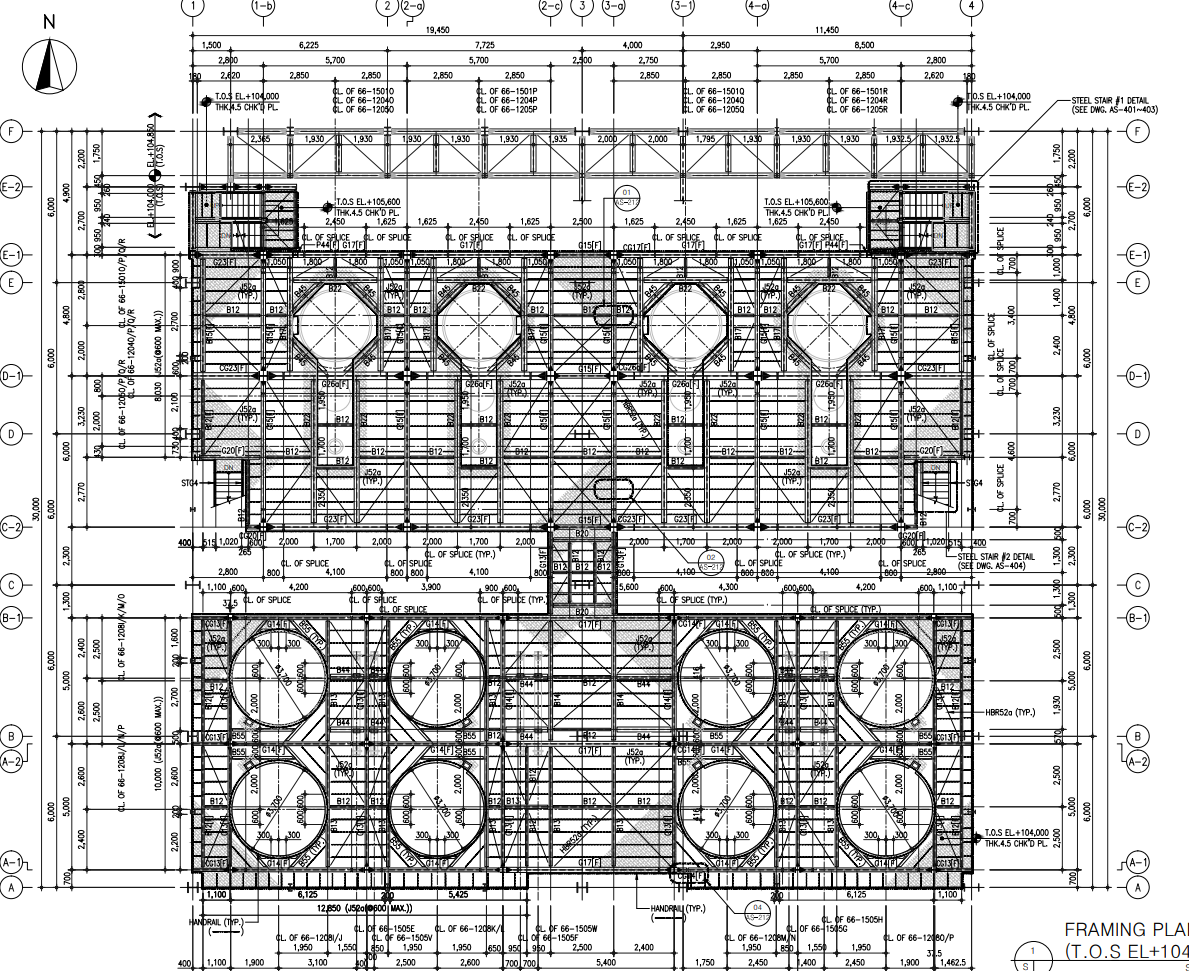

사례 6

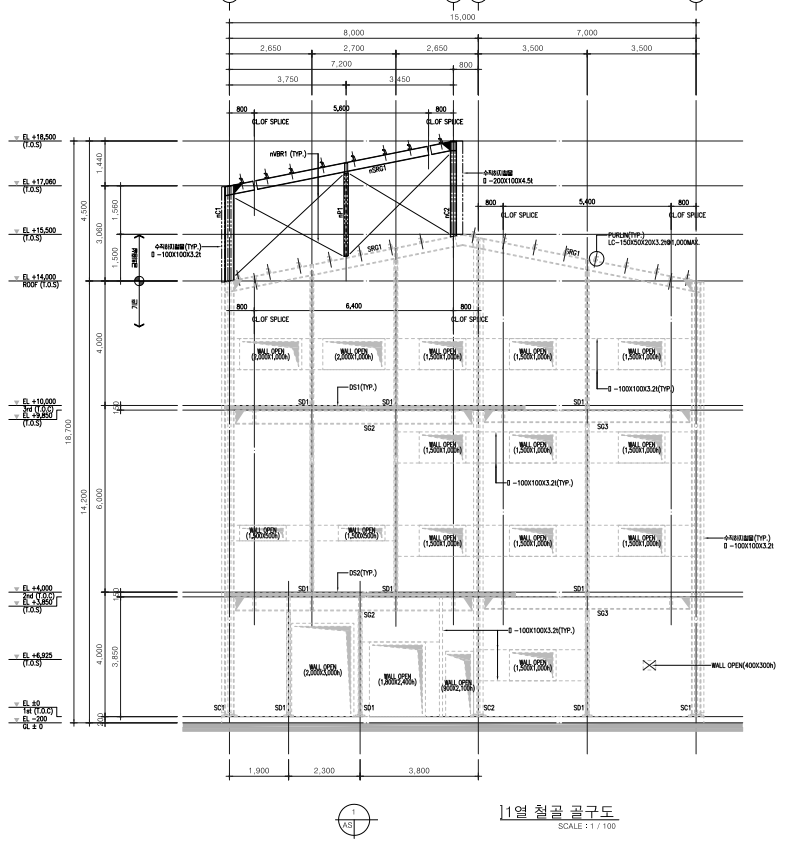

사례 7

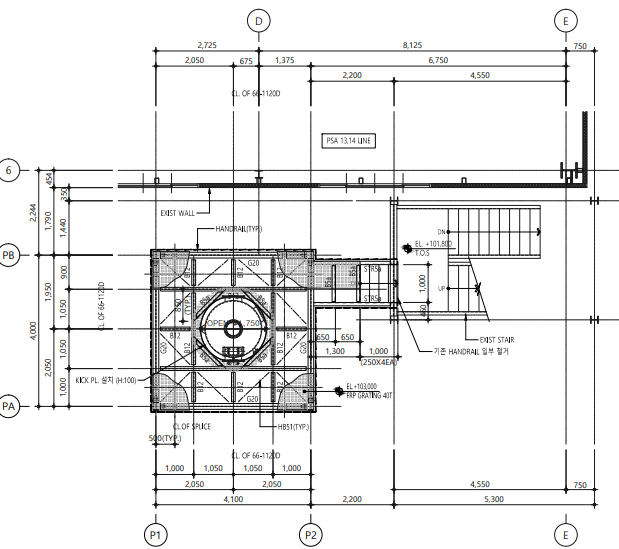

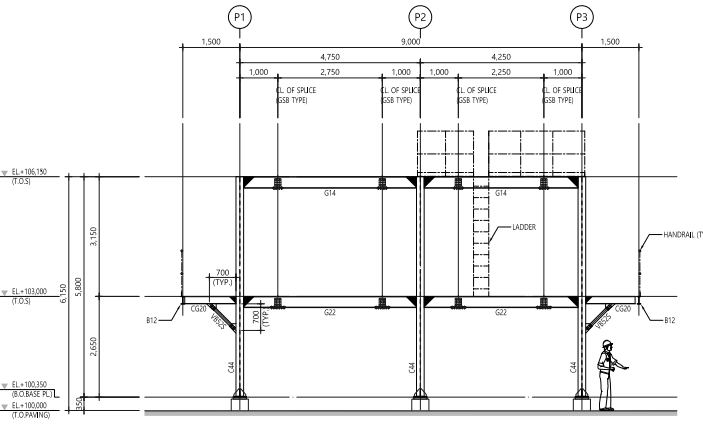

사례 8

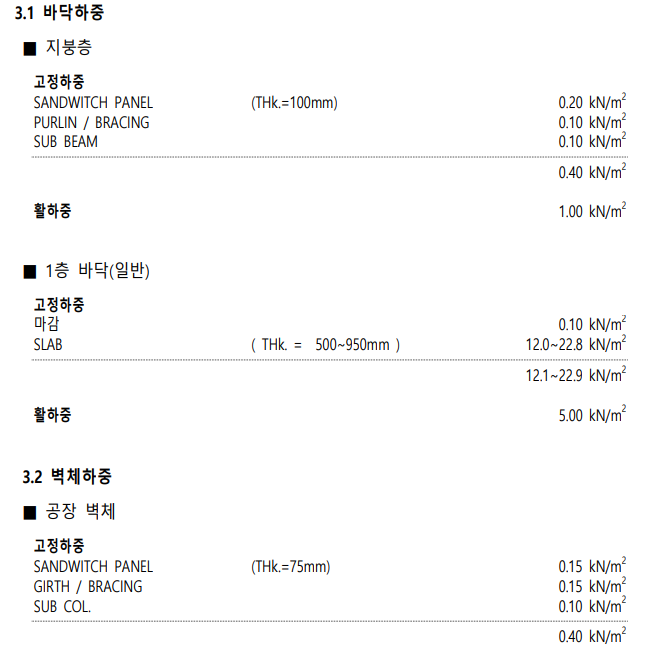

사례 9

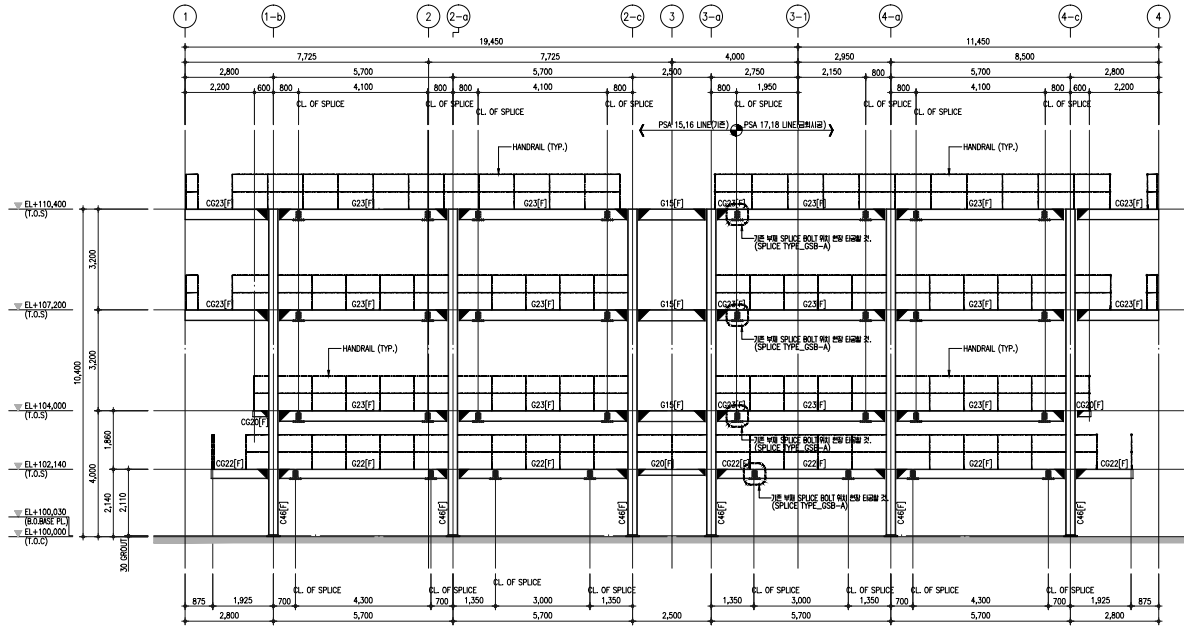

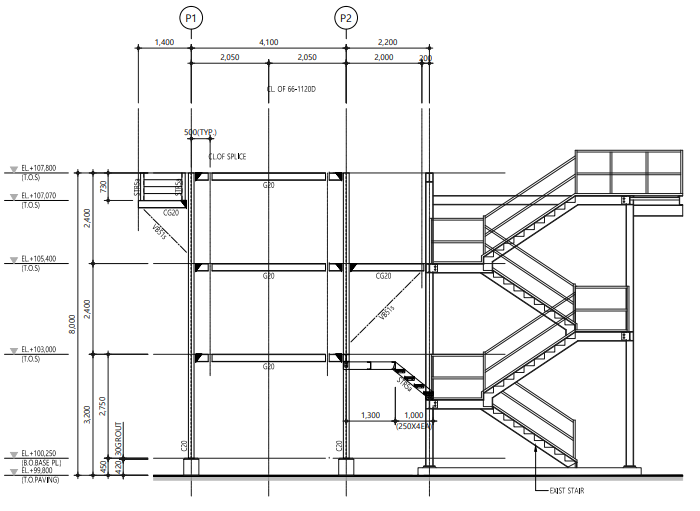

사례 10
