Midas로 생성해본 GB코드 하중조합
by ✯중국기준인 GB코드에 따른 하중조합을 찾아보다가 Midas Gen에서 Auto Generation 기능으로 만드는 것이 빠르겠다 싶어 만들어보았다.

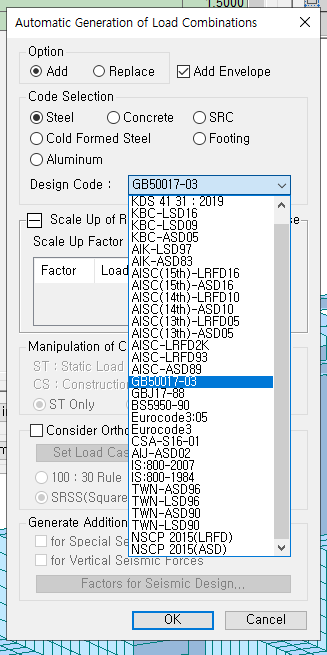

Code Selection에서 Steel이 있고 Concrete가 있는데 우선 Steel을 선택하면 아래와 같이 리스트가 나온다.
GB50017-03 이라는 기준이 보인다.
그리고 Concrete를 선택하면 아래와 같은 리스트가 나온다. GB50010-10 기준이 보인다.
지금 하고 있는 과업의 대상 시설물에 다양한 하중이 있는 것이 아니었어서 사하중,활하중,지진하중 정도만 살펴보기로 한다.

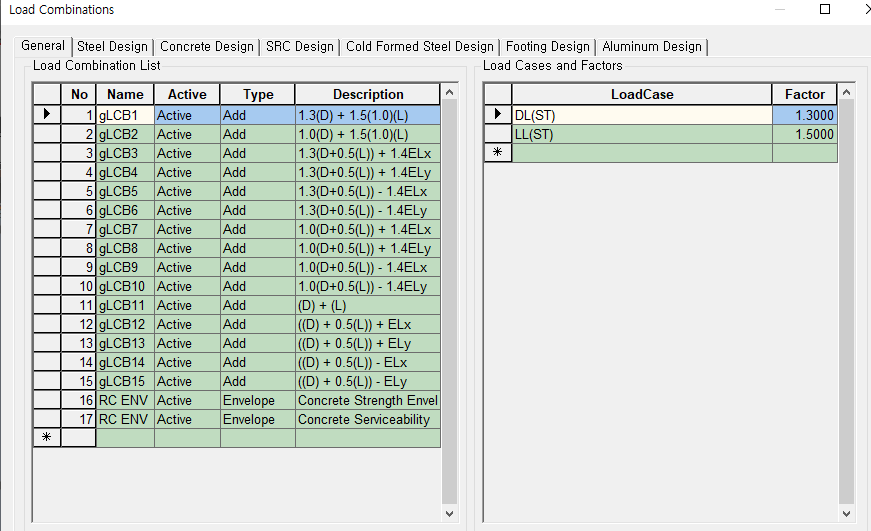

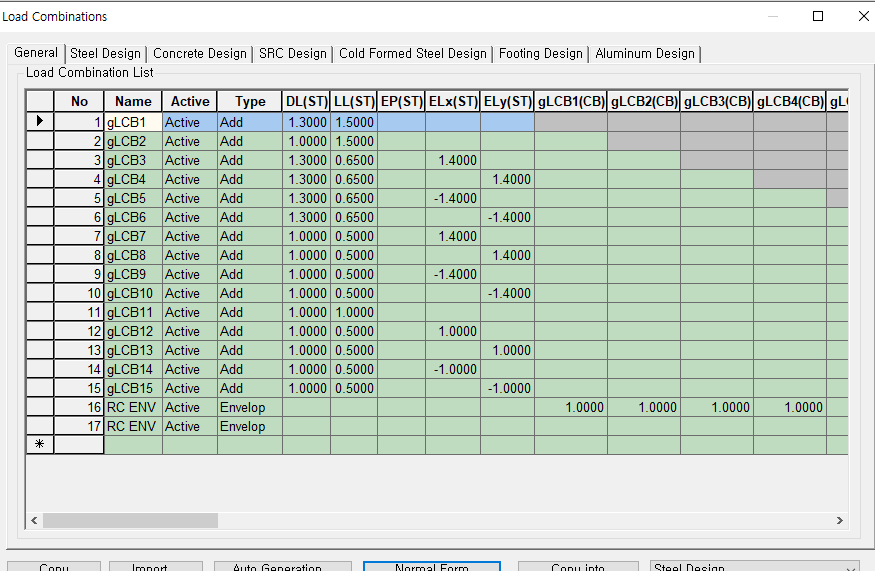

콘크리트용 하중조합을 보면 1.3D+1.5(1.0)L, 1.3(D+0.5L)±1.4E 등을 볼 수 있었다.
그 밑에 D+L 부터는 사용하중조합이다.

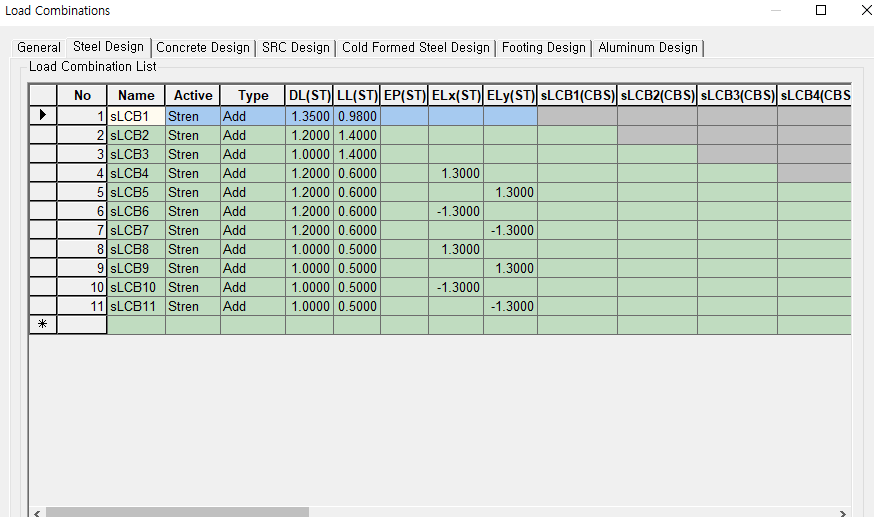

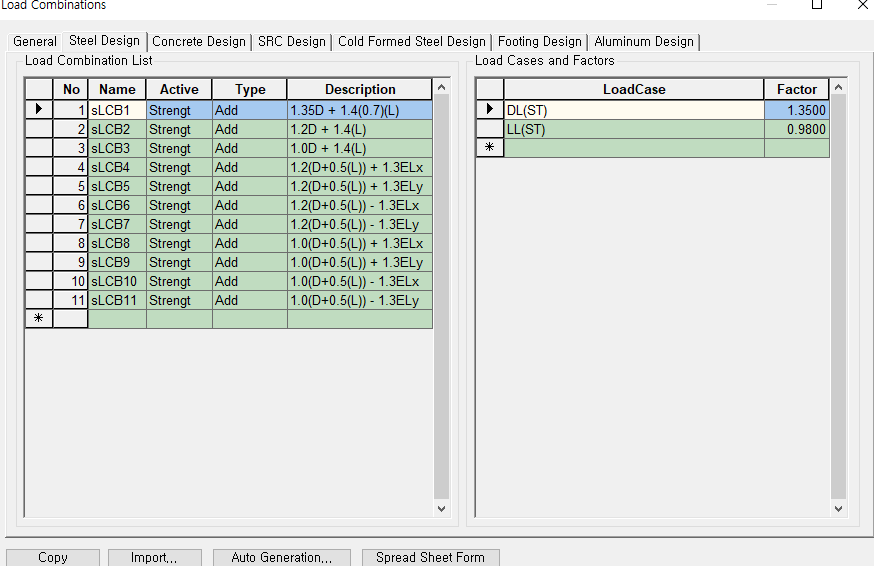

Steel용 하중조합은 약간 달랐다. 1.35D+0.4(0.7)L, 1.2D+1.4L, 1.2(D+0.5L)±1.3E 등을 볼 수 있었다.
