가시설 관련 기본용어 정리



기본 사항

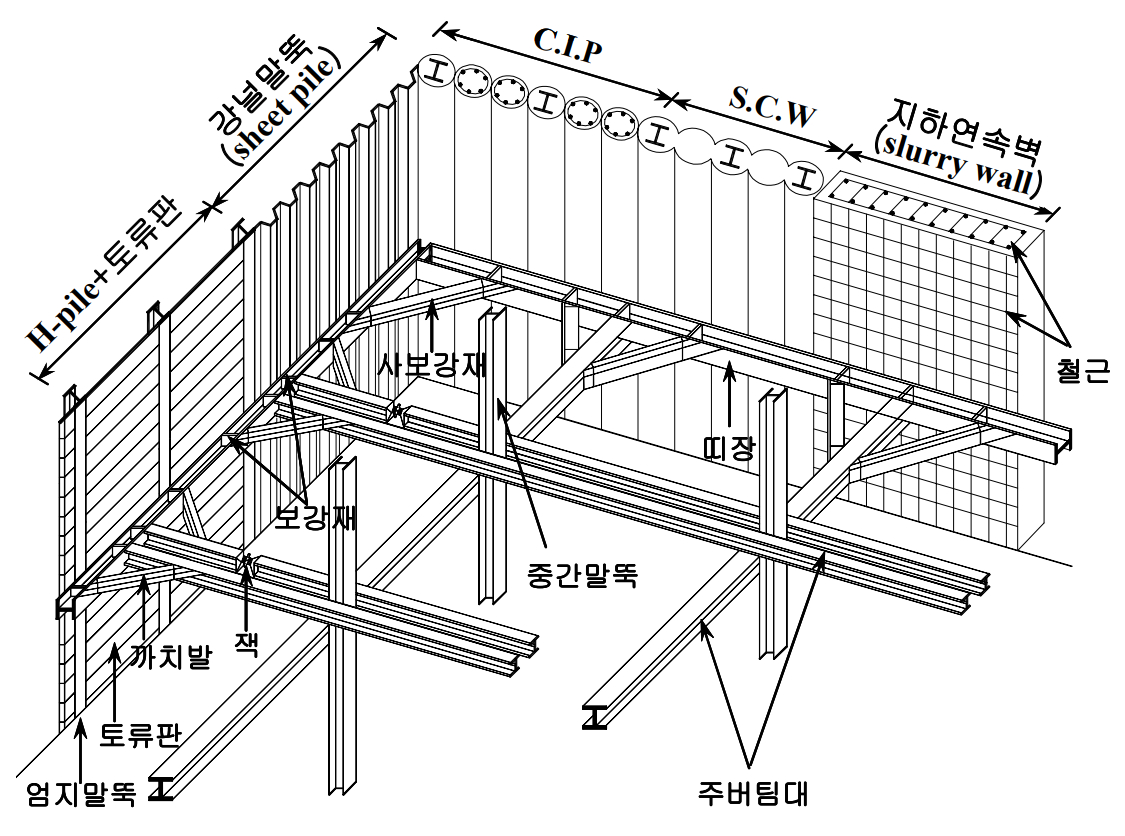

[흙막이 구조물의 사용부재와 흙막이에 관련된 기본적인 용어]

∙흙막이벽(retaining wall) : 굴착공사에 있어서 토사의 붕괴를 막기 위해 굴착면에 설치하는 벽

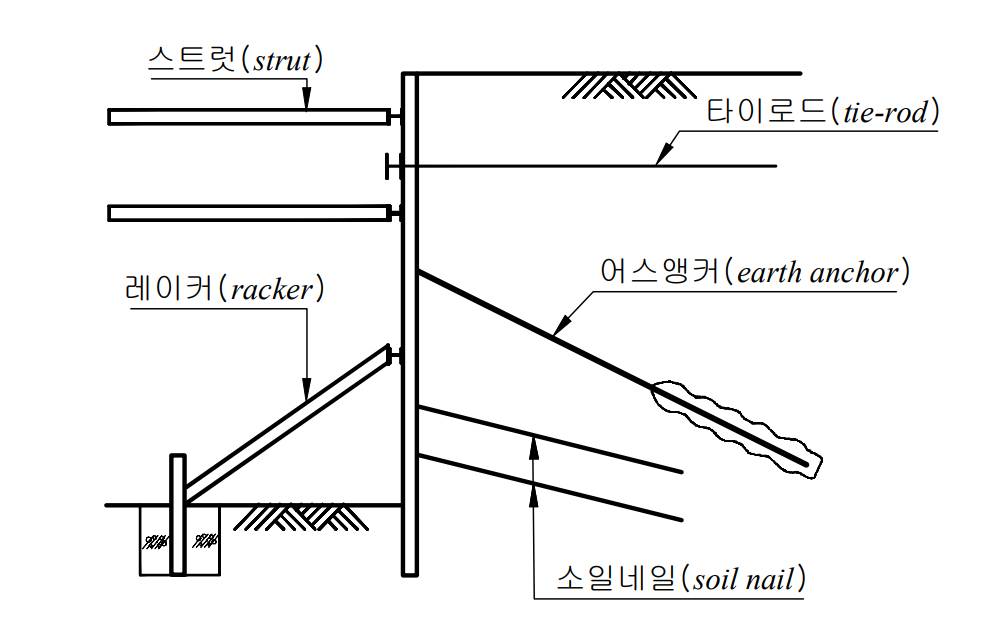

∙지보공(buttress) : 굴착공사에 있어서 흙막이벽을 지지하는 구조물의 총칭으로 스트럿, 어스앵커, 레이커(raker) 및 네일링 등이 해당된다.

∙엄지말뚝(H-pile) : 작용토압에 저항하는 흙막이 벽체의 주부재로서 H-pile+토류판 및 C.I.P, S.C.W공법 등에 적용

∙중간말뚝(post pile) : 스트럿의 좌굴방지를 위해 굴착부지 내에 H형강을 이용하여 연직으로 설치하는 H-pile

∙스트럿(strut) : 흙막이벽체에 작용되고 있는 토압 및 수압들의 작용외력에 대해 벽체가 무너지지 않도록 저항해주는 수평버팀대로서 H형강을 이용하여 흙막이벽체 전면에 설치.

∙어스앵커(earth anchor) : 선행하중을 도입하여 흙막이 벽체의 변위를 억제시키고 작용토압에 저항하는 지보공으로 흙막이벽 배면지반 중에 설치하며 정착장, 자유장 및 앵커헤드 등으로 구성.

∙띠장(wale) : 흙막이벽체에 작용하는 토압을 스트럿 또는 어스앵커 등에 전달하는 휨부재로서 흙막이벽체에 접하며 횡방향으로 설치.

∙까치발(bracing) : 직선스트럿에 사용되는 부재로 띠장의 유효폭을 작게 하여 휨모멘트를 감소시키는 역할을 한다.

∙토류판(timber) : 굴착을 진행하면서 설치하는 흙막이벽 재료중의 하나로 토사유출을 방지하며 작용토압을 엄지말뚝에 전달.

∙대좌(pedestal) : 앵커 헤드부분에 설치되며 앵커의 선행하중 도입시 이를 띠장에 전달시키는 역할 수행.

∙잭(jack) : 버팀보에 설치하여 흙막이벽을 밀착시키기 위한 것으로 스크류 잭 및 유압잭 등이 있고, 잭 설치에 따른 선행하중 도입 가능.
