Aculvert 철근량이 도면과 수량이 다를 때

Aculvert로 암거를 설계하다보면 ①단위M로 작업해야 할 때가 있고 ②신축이음으로 구분되는 Block단위로 작업해야 할 때가 있다.

설계조건 등의 세팅을 새로 만들기 귀찮아서 기존 Aculvert 파일을 가져다가 다른 작업을 시작할 때, 이 두 가지를 고려하지 않고 있다가,

나중에 성과품을 정리할 때 쯤 되어 철근량이 맞지 않아 곤혹스러워질 수 있다.

H13철근량 3.132

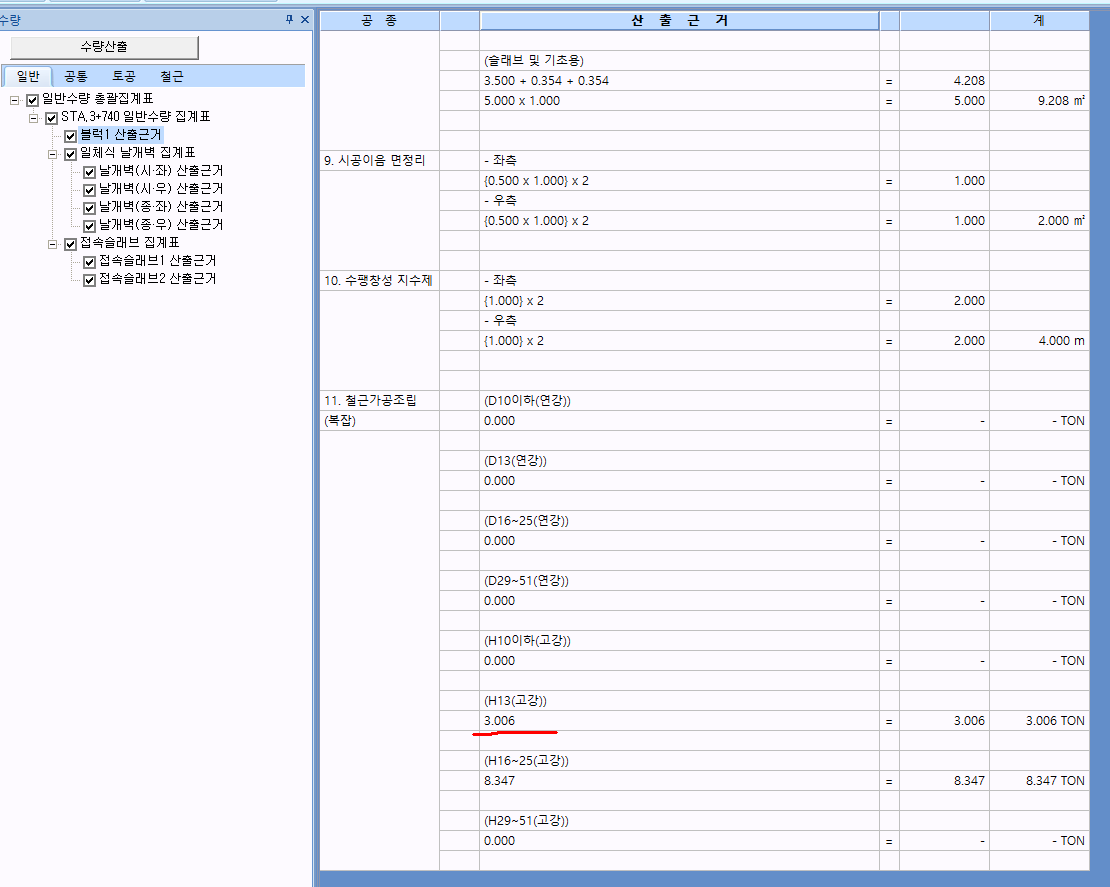

H13 철근량 3.006 으로 위의 도면과 다르다.



간혹 도면과 성과품의 철근량이 일치하지 않을 수 있는데, 원인 중 하나는 다음일 수 있다.

Aculvert 도면 파트에서 도면환경설정에 가면 출력옵션- 페이지에 '블럭별로 출력' 또는 '암거 전체를 한 구간으로 출력'옵션이 있다. 이걸 체크하면 암거블럭단위로 배근도 및 철근재료표를 뽑아낸다는 뜻이다.



여기서 유의할 점은,

도면에서 철근량을 암거 블럭별로 뽑아내게 했다면

수량에서도 같은 방식으로 설정을 해줘야 한다는 것이다.



출력 옵션-페이지 : 암거 전체를 한구간으로 출력(또는 블럭별로 출력)

수량산출 적용길이 를 "단위 M" 가 아니라 "블럭길이"로 바꿔줘야 한다!!!

수량산출 옵션에서 적용길이를 "단위M"가 아니라 "블럭길이"로 바꿔줘야 한다.



Aculvert로 마무리작업할 때 항상 도면과 수량이 세트로 "단위 M" 또는 "블럭단위" 중 하나로 옵션을 맞춰줘야 하는 점이 중요하다.
